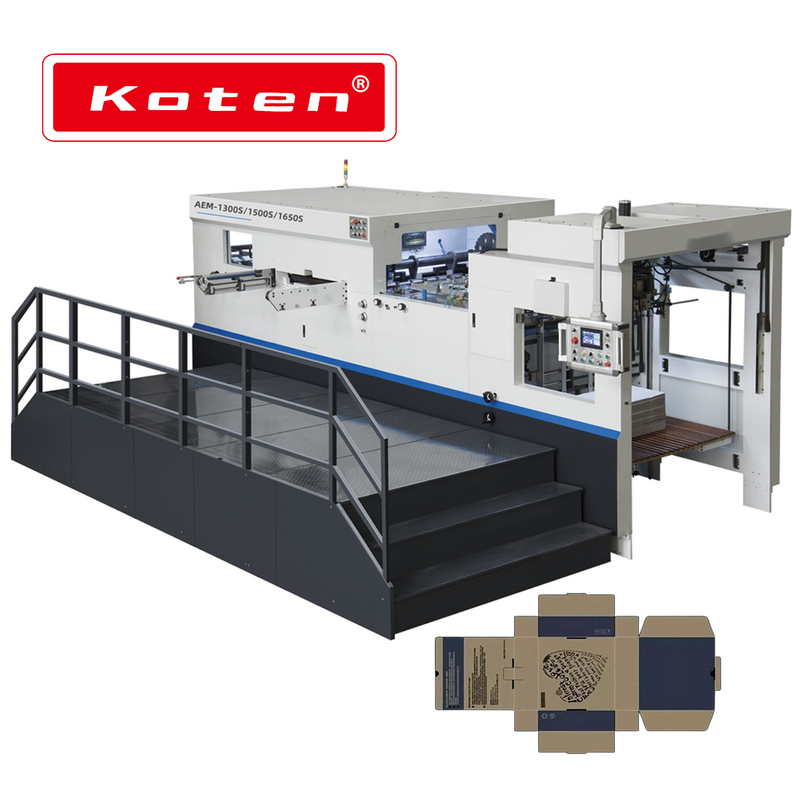

Máquina automática de corte y arrugado AEM-1300/1500/1650S (Q)

La máquina de corte automática de matriz AEM-S (Q) se usa para cortar troqueles de varios papeles, cartón, placa corrugada, con función de corte de troquel, arrugas y relieve.

Seguridad, ahorro de energía, eficiente

1. Platen Press es conducido por Taiwán TECO Motor principal con Panasonic inversor; La ejecución de la máquina completa se controla por Sistema de control centralizado de PLC que puede examinar automáticamente el estado de trabajo y probar el estado inusual, así como registrar la condición de trabajo. Según el Estándar de Seguridad de Europa, diseñamos razonablemente para hacer que la operabilidad y la seguridad sean perfectas perfectas.

2. Sistema de alarma avanzado de inicio le recordará al operador que abandone el área insegura. Detectando automáticamente el proceso completo, si el mal funcionamiento, el no papel o el papel atascado, el embrague neumático se separará y se detendrá automáticamente, lo que reduce el desperdicio de papel, protege al personal y el equipo.

3. Elaborado pre-stackedición dispositivo y Alimentación de papel y entrega de dispositivos sin parar Reduzca el tiempo de apilamiento, mejore la eficiencia de la máquina y aumente sus ingresos.

4. Seleccionado Europeo, japonés, taiwán eléctrico y componente neumáticos Mejore la estabilidad de la máquina y reduzca la frecuencia de inanimación.

5. Mainframe y base adoptan grafito esferoidal de alta resistencia Iron Qt500-7 que se procesa con precisión por el centro de control numérico, garantiza que la máquina funcione de manera estable en mucho tiempo cuando tenga una presión grande. Los núcleos de la máquina de prensa platina, como el cigüeñal, el engranaje de gusanos, se importan acero de aleación de clase alta, que se procesan mediante el enfriamiento y el temperamento de alta temperatura con una larga vida laboral.

6. El sistema de lubricación para piezas centrales está equipado con dispositivo de visualización para la presión de aceite y el dispositivo alarmante para una presión insuficiente de aceite y aire.

7. Suministro a largo plazo y completo entrenamiento tecnico así como un aviso Mantiene gratuito por un año, garantice que nuestros clientes puedan dominar completamente la tecnología de producción de nuestro equipo. Nuestra máquina es con un diseño perfecto, instalación precisa, alta estabilidad, alta seguridad, bajo ruido.

Sección de alimentación en papel: mesa de alimentación y transportador

1. Alimentador de doble uso manual-automático: algunos documentos no pueden ser alimentados por la cabeza del alimentador debido a la mala calidad (fuera de forma), el operador puede alimentarlos a mano mientras levanta la cabeza hacia arriba.

2. Cabeza de alimentación de precisión (bomba de vacío Becker): adecuado para el cartón y la placa corrugada. El ángulo y la altura de las boquillas se pueden ajustar para adaptarse a las diferentes formas de papel.

3. Detector de doble hoja electra-mecánico.

4. Tabla transportadora con rodillos de prensa PU anti-todo y las ruedas de cepillo garantiza una alta precisión de papel de alimentación, la cinta transportadora se puede ajustar sin parar.

5. El lado de doble uso se acumula (tirar y empujar) y la precisión de garantía delantera de la posición de la hoja.

6. Documento de sesgo y función de detección de papel acumulada y función de parada automática: cuando los sensores detectan el papel está sesgado o acumulado antes de ser entregado a la sección de prensa de platen, la máquina se detendrá.

7. Estructura de alimentación de papel sin parar y guía El tipo de riel de riel preenvasado mejore la eficiencia en gran medida.

8. Varios dispositivos de ajuste fino son fáciles para el operador ajustar la máquina, asegura que el papel se pueda entregar con precisión.

Sección de prensa de platina

1. El cuerpo principal adopta el hierro dúctil de alta resistencia QT500 con un proceso de fundición especial. El cigüeñal de aleación Ni-Cr-mo con tratamiento especial de procesos de artesanía y gusano y equipo resistente al súper desgaste.

2. El motor de aceite automático de alta presión con filtro y ventilador de enfriamiento recicla el aceite para lubricar las partes principales de la transmisión (cigüeñal, gusano y engranaje). Y la bomba de aceite automático lubrica todas las partes necesarias (engranaje, cadenas, etc.)

3. Gran volante con el embrague neumático garantiza una alta precisión cuando la máquina es de alta velocidad funcionando.

4. Diseño amigable para los humanos para el cambio de placa de matriz (acero manganeso). El marco de la matriz se puede revocar y bloquear neumáticamente.

5. Indexador de levas de alta precisión para controlar las barras de la pinza para entregar papel en una posición precisa.

6. Pasas de aleación Ti-Al de alta resistencia y cadenas resistentes al desgaste para la barra de purgador

Sección de entrega de papel

1. Dispositivo de alineación automática, sopladores laterales dobles y pincel de cabello Pila de papel en buen orden, sin importar el papel es grueso o delgado.

2. Dispositivo de prevención superiores: la hoja se mueve hacia arriba con la barra de pinza, se iniciará el sensor de detección y la máquina se detendrá.

3. Dispositivo de protección de las cadenas del acelerador: los sensores están conectados a las cadenas principales para monitorear la opresión de las cadenas. Cuando se detecta para estar suelto, la máquina se detendrá.

4. El dispositivo de entrega de papel sin parar.

5. Dispositivo de inserción de TAG (1 set) para grabar la cantidad de sábanas.

Caja eléctrica y sistema de control

1. Los controles de la interfaz están integrados, y se establecen numerosos controles de interruptor eléctrico en la pantalla de operación, lo cual es una operación fácil y una fácil comprensión.

2. El sistema de control centralizado de PLC puede examinar automáticamente el estado de trabajo y probar el estado inusual, así como registrar la condición de trabajo.

3. Función de diagnóstico de problemas en la pantalla táctil, si se produce algún problema, puede verificar la pantalla táctil para encontrarla.

4. Chino, inglés u otro idioma (opcional) en la pantalla táctil

5. Los componentes eléctricos y el circuito eléctrico están de acuerdo con el estándar de seguridad estadounidense de Europa.

Placa de calefacción para la hoja de plástico (opcional)

Para cortar la lámina de plástico, como PVC, PP, Hoja de mascotas

1. Temperatura de ajuste separado para zonas de calentamiento independientes, control termostático.

2. La placa de calentamiento está hecha por hierro de fundición resistente al calor y de alta resistencia RTCR0.8.

Sección de stripper (opcional)

1. El control está compuesto por tres cuadros (marco superior, medio e inferior) que se pueden extraer para la instalación de pines.

2. Barra de rayas con alfileres o placa de hombre-mujer para eliminar desechos.
