Máquina automática de cortes y arrugas para tableros gruesos

Máquina automática de cortes y arrugas para la placa gruesa del fabricante de China - Koten Machinery
  • AEM-1300/1500/1650V (Q)

  • Koten

  • AEM-1300/1500/1650V (Q)

  • Negociar

  • 1 conjunto

  • T/t, l/c.

  • 30s/mes

  • Por fuertes cajas de madera.

  • Dentro de los 60 días posteriores a la obtención del depósito.

  • Porcelana

  • 5284

Estado de Disponibilidad:
Cantidad:
sharethis sharing button
Descripción de los productos

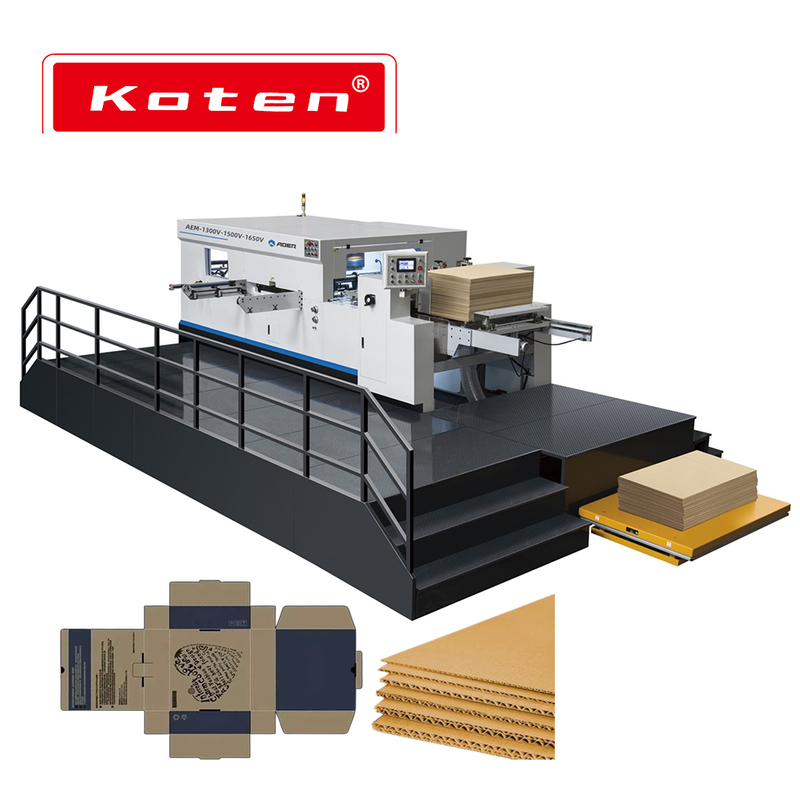

Máquina automática de corte y arrugado para la placa gruesa AEM-1300/1500/1650V (Q)

La máquina de corte de troquelador de borde de plomo AEM-V (Q) está especialmente diseñada para cortar troqueles y arrugar la placa gruesa, como la tabla corrugada (< 8 mm). Está equipado con un dispositivo de alimentación de papel de fricción avanzada.

Seguridad, ahorro de energía, eficiente

1. Platen Press es conducido por Taiwán TECO Motor principal con Panasonic inversor; La ejecución de la máquina completa se controla por Sistema de control centralizado de PLC que puede examinar automáticamente el estado de trabajo y probar el estado inusual, así como registrar la condición de trabajo. Según el Estándar de Seguridad de Europa, diseñamos razonablemente para hacer que la operabilidad y la seguridad sean perfectas perfectas.

2. Sistema de alarma avanzado de inicio le recordará al operador que abandone el área insegura. Detectando automáticamente el proceso completo, si el mal funcionamiento, el no papel o el papel atascado, el embrague neumático se separará y se detendrá automáticamente, lo que reduce el desperdicio de papel, protege al personal y el equipo.

3. Elaborado pre-stackedición dispositivo y Alimentación de papel y entrega de dispositivos sin parar Reduzca el tiempo de apilamiento, mejore la eficiencia de la máquina y aumente sus ingresos.

4. Seleccionado Europeo, japonés, taiwán eléctrico y componente neumáticos Mejore la estabilidad de la máquina y reduzca la frecuencia de inanimación.

5. Mainframe y base adoptan grafito esferoidal de alta resistencia Iron Qt500-7 que se procesa con precisión por el centro de control numérico, garantiza que la máquina funcione de manera estable en mucho tiempo cuando tenga una presión grande. Los núcleos de la máquina de prensa platina, como el cigüeñal, el engranaje de gusanos, se importan acero de aleación de clase alta, que se procesan mediante el enfriamiento y el temperamento de alta temperatura con una larga vida laboral.

6. El sistema de lubricación para piezas centrales está equipado con dispositivo de visualización para la presión de aceite y el dispositivo alarmante para una presión insuficiente de aceite y aire.

7. Suministro a largo plazo y completo entrenamiento tecnico así como un aviso Mantiene gratuito por un año, garantice que nuestros clientes puedan dominar completamente la tecnología de producción de nuestro equipo. Nuestra máquina es con un diseño perfecto, instalación precisa, alta estabilidad, alta seguridad, bajo ruido.

Detalles imágenes

Sección de alimentación en papel: mesa de alimentación y transportador

1. Alimentador de borde de plomo avanzado para cartón grueso y tablero corrugado.

2. Tabla transportadora con rodillos de prensa PU anti-todo y las ruedas de cepillo garantiza una alta precisión de papel de alimentación, la cinta transportadora se puede ajustar sin parar.

3. La precisión de garantía lateral y delantera de la colocación de la posición de la hoja.

4. Papel de sesgo y función de detección de papel acumulada y función de parada automática: cuando los sensores detectan que el papel está sesgado o acumulado antes de ser entregado a la sección Press de Platen, la máquina se detendrá.

Máquina automática de cortes y arrugas para tableros gruesos

Sección de prensa de platina

1. El cuerpo principal adopta el hierro dúctil de alta resistencia QT500 con un proceso de fundición especial. El cigüeñal de aleación Ni-Cr-mo con tratamiento especial de procesos de artesanía y gusano y equipo resistente al súper desgaste.

2. El motor de aceite automático de alta presión con filtro y ventilador de enfriamiento recicla el aceite para lubricar las partes principales de la transmisión (cigüeñal, gusano y engranaje). Y la bomba de aceite automático lubrica todas las partes necesarias (engranaje, cadenas, etc.)

3. Gran volante con el embrague neumático garantiza una alta precisión cuando la máquina es de alta velocidad funcionando.

4. Diseño amigable para los humanos para el cambio de placa de matriz (acero manganeso). El marco de la matriz se puede revocar y bloquear neumáticamente.

5. Indexador de levas de alta precisión para controlar las barras de la pinza para entregar papel en una posición precisa.

6. Pasas de aleación Ti-Al de alta resistencia y cadenas resistentes al desgaste para la barra de purgador

Máquina automática de corte y arrugas

Sección de entrega de papel

1. Dispositivo de alineación automática, sopladores laterales dobles y pincel de cabello Pila de papel en buen orden, sin importar el papel es grueso o delgado.

2. Dispositivo de prevención superiores: la hoja se mueve hacia arriba con la barra de pinza, se iniciará el sensor de detección y la máquina se detendrá.

3. Dispositivo de protección de las cadenas del acelerador: los sensores están conectados a las cadenas principales para monitorear la opresión de las cadenas. Cuando se detecta para estar suelto, la máquina se detendrá.

4. El dispositivo de entrega de papel sin parar.

5. Dispositivo de inserción de TAG (1 set) para grabar la cantidad de sábanas.

Máquina automática de corte y arrugas

Caja eléctrica y sistema de control

1. Los controles de la interfaz están integrados, y se establecen numerosos controles de interruptor eléctrico en la pantalla de operación, lo cual es una operación fácil y una fácil comprensión.

2. El sistema de control centralizado de PLC puede examinar automáticamente el estado de trabajo y probar el estado inusual, así como registrar la condición de trabajo.

3. Función de diagnóstico de problemas en la pantalla táctil, si se produce algún problema, puede verificar la pantalla táctil para encontrarla.

4. Chino, inglés u otro idioma (opcional) en la pantalla táctil

5. Los componentes eléctricos y el circuito eléctrico están de acuerdo con el estándar de seguridad estadounidense de Europa.

Máquina automática de corte y arrugas

Placa de calefacción para la hoja de plástico (opcional)

Para cortar la lámina de plástico, como PVC, PP, Hoja de mascotas

1. Temperatura de ajuste separado para zonas de calentamiento independientes, control termostático.

2. La placa de calentamiento está hecha por hierro de fundición resistente al calor y de alta resistencia RTCR0.8.

Sección de stripper (opcional)

1. El control está compuesto por tres cuadros (marco superior, medio e inferior) que se pueden extraer para la instalación de pines.

2. Barra de rayas con alfileres o placa de hombre-mujer para eliminar desechos.

Máquina automática de corte y arrugas

Parámetros

Model

AEM-1300V

AEM-1500V

AEM-1650V

Max. Tamaño de la hoja

1320 × 980 mm

1500 × 1100 mm

1670 × 1210 mm

Mínimo Tamaño de la hoja

470 × 370 mm

470 × 440 mm

520 × 460 mm

Altura de la pila de alimentación

300 mm

300 mm

300 mm

Altura de la pila de entrega

1200 mm

1200 mm

1300 mm

Max. Tamaño de corte de matriz

1300 × 970 mm

1490 × 1090 mm

1650 × 1200 mm

Tamaño de persecución interna

1330 × 992 mm

1540 × 1100 mm

1660 × 1215 mm

Tamaño de la placa de corte de troquel

1320 × 982 mm

1500 × 1100 mm

1680 × 1186 mm

Altura de la regla de corte

23.8 mm

23.8 mm

23.8 mm

Espesor de la placa de corte

7 mm mm

7 mm mm

7 mm mm

Rango de existencias

Papelboard: 0.25 ~ 2 mm

Documento corrugado: < 8 mm

Precisión de inauguración

≤ ± 0.2 mm

≤ ± 0.25 mm

≤ ± 0.25 mm

Max. Presión de corte de matriz

280 T

300 T

300 T

Max. Velocidad de la máquina

5000 S/H

4800 S/H

4500 S/H

Margen de mínimo

7 mm mm

7 mm mm

7 mm mm

Suministro de aire

0.6-0.7MPA, 0.36m³/min

Requisitos de energía

3 fases 380V 50Hz

Potencia del motor principal

11kw

15kw

15kw

Poder total

17.8kw

22kw

22kw

Peso total de la máquina

18 T

20 T

23 T

Peso total de la máquina (con stripper)

20.5 t

22.5 t

25 t

Dimensión global

6000 (+1800) × 2350 (+1900) × 2350 mm

6500 (+2000) × 2600 (+2200) × 2850 mm

6900 (+2300) × 3000 (+2300) × 2550 mm

Dimensión general (con stripper)

7200 (+1800) × 2350 (+1900) × 2350 mm

7900 (+2000) × 2600 (+2200) × 2850 mm

8400 (+2300) × 3000 (+2300) × 2550 mm

Configuración
Nombre Materiales (marca)/origen Nombre Materiales (marca)/origen
Estructura del marco principal QT500-7 Hierro fundido de grafito esferoidal PLC y pantalla táctil Fatek, Taiwán
Placa base de platen prensa Acero de aleación 75CR1 Pantalla táctil Wecon, Taiwán
Cigüeñal Acero de aleación cr-ni-mo, Taiwán Motor principal Tech, Taiwán
Válvula electromagnética neumática Airtac, Taiwán Motor de engranaje CPG/Dongli, Taiwán
Barra Ti-al aleación, Taiwán Bomba aspiradora Becker, Alemania
Dientes de la pinza Acero manganeso, Taiwán Inversor Panasonic, Japón
Unidad de indexación Handex, Taiwán Codificador Omron, Japón
Cadena de transmisión principal Tyc, Taiwán Sensor de fibra óptica Panasonic, Japón
PRINCIPIO PRINCIPALO NSK, Japón sensor fotoeléctrico Panasonic, Japón
Contactor de CA Schneider, Francia Relé Schneider, Francia
Interruptor automático Schneider, Francia Botón Schneider, Francia

Solicitud

Máquina automática de corte y arrugasEmpaquetado y entregaMáquina automática de corte y arrugas
