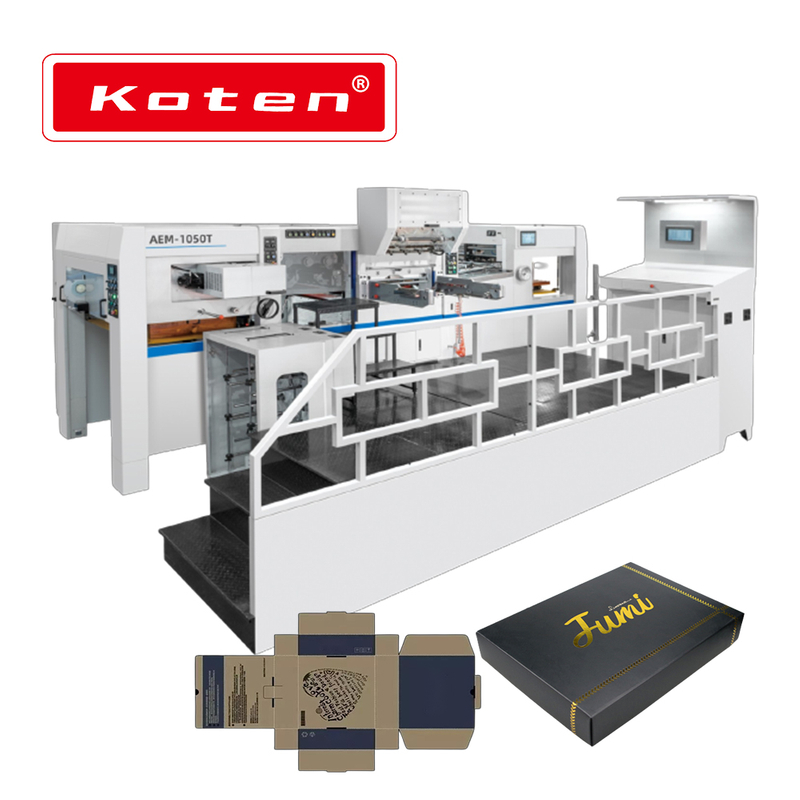

Máquina automática de estampado en caliente y cortadora de troqueles AEM-1050T

La máquina automática de estampado en caliente y cortes de troqueles se utiliza para estampar en caliente y cortar troqueles de varios papeles, cartón, placa corrugada, hoja de plástico (como PVC, PP), con función de estampado caliente de aluminio, corte de troquel y arrugas y relieve. Adopta el motor del servidor para controlar el estampado, la alimentación y la recolección de aluminio. El sistema de control de temperatura tiene 8 área de calentamiento, configuración de temperatura por separado y control termostático.

Seguridad, ahorro de energía, eficiente

1. Platen Press es conducido por Taiwán TECO Motor principal con Panasonic inversor; La ejecución de la máquina completa se controla por Sistema de control centralizado de PLC que puede examinar automáticamente el estado de trabajo y probar el estado inusual, así como registrar la condición de trabajo. Según el Estándar de Seguridad de Europa, diseñamos razonablemente para hacer que la operabilidad y la seguridad sean perfectas perfectas.

2. Sistema de alarma avanzado de inicio le recordará al operador que abandone el área insegura. Detectando automáticamente el proceso completo, si el mal funcionamiento, el no papel o el papel atascado, el embrague neumático se separará y se detendrá automáticamente, lo que reduce el desperdicio de papel, protege al personal y el equipo.

3. Elaborado pre-stackedición dispositivo y Alimentación de papel y entrega de dispositivos sin parar Reduzca el tiempo de apilamiento, mejore la eficiencia de la máquina y aumente sus ingresos.

4. Seleccionado Europeo, japonés, taiwán eléctrico y componente neumáticos Mejore la estabilidad de la máquina y reduzca la frecuencia de inanimación.

5. Mainframe y base adoptan grafito esferoidal de alta resistencia Iron Qt500-7 que se procesa con precisión por el centro de control numérico, garantiza que la máquina funcione de manera estable en mucho tiempo cuando tenga una presión grande. Los núcleos de la máquina de prensa platina, como el cigüeñal, el engranaje de gusanos, se importan acero de aleación de clase alta, que se procesan mediante el enfriamiento y el temperamento de alta temperatura con una larga vida laboral.

6. El sistema de lubricación para piezas centrales está equipado con dispositivo de visualización para la presión de aceite y el dispositivo alarmante para una presión insuficiente de aceite y aire.

7. Suministro a largo plazo y completo entrenamiento tecnico así como un aviso Mantiene gratuito por un año, garantice que nuestros clientes puedan dominar completamente la tecnología de producción de nuestro equipo. Nuestra máquina es con un diseño perfecto, instalación precisa, alta estabilidad, alta seguridad, bajo ruido.

Sección de alimentación en papel: mesa de alimentación y transportador

1. La placa de pared del alimentador está hecha de hierro fundido, que es más estable, mientras que la alta velocidad se ejecuta.

2. Cabezal de alimentación de precisión (bomba de vacío Becker) con soplador de doble lado: adecuado para el cartón y la placa corrugada. Tiene 4 boquillas de succión 4 boquillas de alimentación, y el ángulo y la altura de las boquillas se pueden ajustar para adaptarse a las diferentes formas de papel.

3. Cabeza de alimentación (hacia adelante/hacia atrás) La alineación de la pila (izquierda/derecha) se puede ajustar por motor, solo necesita presionar los botones para ajustar.

4. Detector de doble hoja electra-mecánico,

5. Tabla transportadora tipo pendiente con rodillos de prensa PU anti-todo y las ruedas de cepillo es mucho más adecuada para alimentar el papel delgado en una condición de carrera de alta velocidad.

6. Lado de uso doble (tirar y empujar) y la precisión de garantía de la colocación frontal de la posición de la hoja.

7. Papel de sesgo y función de detección de papel acumulada y función de parada automática: cuando los sensores detectan que el papel está sesgado o acumulado antes de ser entregado a la sección de prensa de platen, la máquina se detendrá.

8. Dispositivo de tampón neumático de cinta transportadora: cuando se ejecuta a alta velocidad, ayuda al papel que se entregue suavemente al alimentar la correa.

9. Estructura de alimentación de papel sin parar y guía El tipo de riel de riel preenvasado mejora la eficiencia en gran medida.

Sección de prensa de platina

1. El cuerpo principal adopta el hierro dúctil de alta resistencia QT500 con un proceso de fundición especial. El cigüeñal de aleación Ni-Cr-mo con tratamiento especial de procesos de artesanía y gusano y equipo resistente al súper desgaste.

2. El motor de aceite automático de alta presión con filtro y ventilador de enfriamiento recicla el aceite para lubricar las partes principales de la transmisión (cigüeñal, gusano y engranaje). Y la bomba de aceite automático lubrica todas las partes necesarias (engranaje, cadenas, etc.)

3. Gran volante con el embrague neumático garantiza una alta precisión cuando la máquina es de alta velocidad funcionando.

4. Presión automática del sistema de ajuste de corte de matriz, el operador solo necesita establecer el valor en la pantalla táctil para ajustar la presión.

5. Diseño amigable para los humanos para la placa de matriz y revestimiento (acero de manganeso, HRC50-53) Cambio. El marco de la matriz se puede revocar y bloquear neumáticamente.

6. Indexador de levas de alta precisión con limitador de torque y cinturón sincrónico para controlar las barras de la pinza para entregar papel en una posición precisa de manera estable cuando se ejecuta a alta velocidad.

7. Pasas de aleación Ti-Al de alta resistencia y cadenas resistentes al desgaste para la barra de purgador

Unidad de estampado

1. PC de tableta industrial, datos de entrada de pantalla táctil, realización de optimización automática del programa, guardado de láminas.

2. Adopte el sistema de control de motor servo para el estampado de aluminio, la alimentación y la recolección de lámina con precisión.

3. Temperatura de ajuste separada de 12 área de calentamiento, control termostático.

4. Sistema de control de presión electrónica, durante el estampado en caliente, si no hay papel, no hay presión.

6. La placa de panal resistente al calor se realiza por material especial.

7. El mecanismo de alimentación de láminas tipo cajón mejora la eficiencia y garantiza la seguridad.

8. Dispositivo de soplado separado transversal y longitudinal y sistema de detector de ruptura de aluminio.

9. Dispositivo de reciclaje de desechos separado y caja de reciclaje.

10. Placa de panal (opcional)

11. Soporte adicional de placa (opcional)

Sección de entrega de papel

1. Dispositivo de alineación automática, soplador de aire ajustable y pila de papel de garantía de cepillo para el cabello en buen estado, sin importar el papel es grueso o delgado.

2. Dispositivo de prevención superiores: la hoja se mueve hacia arriba con la barra de pinza; Se iniciará el sensor de detección y la máquina se detendrá.

3. El dispositivo automático de entrega de papel sin parar está controlado por el motor; Solo necesita presionar el botón para operarlo.

4. Dispositivo de inserción de TAG (1 set) para grabar la cantidad de sábanas.

Caja eléctrica y sistema de control

1. Los controles de la interfaz están integrados, y se establecen numerosos controles de interruptor eléctrico en la pantalla de operación, lo cual es una operación fácil y una fácil comprensión.

2. El sistema de control centralizado de PLC puede examinar automáticamente el estado de trabajo y probar el estado inusual, así como registrar la condición de trabajo.

3. Función de diagnóstico de problemas en la pantalla táctil, si se produce algún problema, puede verificar la pantalla táctil para encontrarla.

4. Chino, inglés u otro idioma (opcional) en la pantalla táctil

5. Los componentes eléctricos y el circuito eléctrico están de acuerdo con el estándar de seguridad estadounidense de Europa.
