AEM-800
Koten
AEM-800
Negociar
1 conjunto
T/t, l/c.
30s/mes

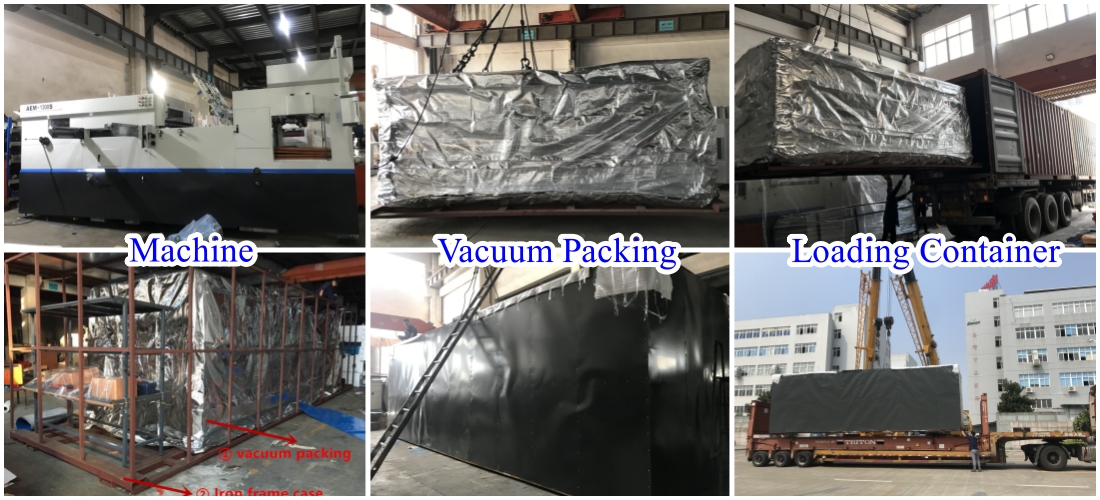

Por fuertes cajas de madera.
Dentro de los 60 días posteriores a la obtención del depósito.
Porcelana
1284
Estado de Disponibilidad: | |
---|---|
Cantidad: | |
★ Diseño completo, instalación precisa, alta estabilidad, alta seguridad, bajo ruido.
★ Adoptar gusano, engranaje de gusano, transmisión del cigüeñal, alta presión de corte, alta durabilidad.
★ Mecanismo intermitente de alta precisión, alta precisión de corte, funcionando constantemente.
★ Adoptar alimentador de tecnología europea, succión ajustable, constante, precisa, buena aplicabilidad en papel.
★ El dispositivo de alimentación, pre-apilamiento y entrega sin parar puede acortar el tiempo auxiliar, mejorar la eficiencia.
★ Sistema de ajuste de presión automática, pantalla digital de presión.
★ El marco de matriz diseñado para humanos y la placa base, hace que la instalación, el ajuste conveniente.
★ Dispositivo de bloqueo de troqueles neumáticos, marco de dado fijado de manera más constante, precisa, ahorro de tiempo.
★ Dispositivo de ajuste fino de la colocación frontal, lateral, dispositivo de alimentación, posicionamiento de papel más preciso。
★ Control de posición optoelectrónica doble, torcida y vacía, asegurar el papel en la posición correcta, reduzca los desechos.
★ Diseño del módulo de control electrónico, adopta componentes electrónicos importados, garantiza la precisión y confiabilidad.
★ Interfaz de la máquina de hombres táctil, monitor en tiempo real La situación en ejecución, hace que el ajuste de la máquina y la solución de problemas sean más convenientes.
★ Sistema de suministro de aceite de enfriamiento en ciclismo Asegúrese de que las piezas de movimiento se lubrican adecuadamente para garantizar la durabilidad.
★ Adoptar la cantidad fija en el sistema de suministro de aceite de tiempo fijo, asegurarse de que las piezas de movimiento se lubricen adecuadamente para permitir una mejor durabilidad.
1. Sección de alimentación
1.1 Alimentador de reenvío de alta velocidad y resistencia 4-suck-4, el ángulo de la boquilla se puede ajustar de acuerdo con la condición del papel, se asegura de que el papel delgado y corrugado se pueda alimentar suavemente.
1.2 Dispositivo del ventilador lateral, asegúrese de que el papel se pueda separar y que el papel se alimente suavemente.
1.3 La placa de pared para alimentador es de hierro fundido, estable y adecuado para correr a alta velocidad.
1.4 El detector de hoja doble electro mecánica puede reducir los desechos.
1.5 Ambos lados se pueden usar tanto para la función de extracción como para empujar, equipado con sensor optoelectrónico.
1.6 El rodillo de prensa y las ruedas de cepillo se pueden ajustar, mejorar la eficiencia.
1.7 Roller de prensa PU anti-usado.
1.8 Dispositivo de alimentación sin parar.
2. Sección de corte de matriz:
2.1 La sección presionante está hecha de alta resistencia de hierro fundido QT500, tiene alta resistencia y nunca se deforma.
2.2 Cigüeñal de aleación procesada especial.
2.3 Equipo adicional de gusanos y gusanos anti -usos.
2.4 embrague neumático y junta rotativa importada.
2.5 Sistema de alarma de presión y presión de aire, proteger la máquina.
2.6 Caja de cámara de alta precisión, equipada con controlador de sobrecarga sincronizado de correa y torque.
2.7 Detector de persecución, aumente la precisión de la ejecución; Dispositivo de bloqueo de persecución neumática, ajuste de presión eléctrica y dispositivo de giro de persecución conveniente.
2.8 PLACA DE CORTE DE DURAS DE HI (HRC50-53).
2.9 cadena de pinza preestacada importada, aumente la precisión y la estabilidad, posicionamiento lateral especial.
3. Sección de entrega:
3.1 Dispositivo de alineación automática, el dispositivo de doble soplador lateral se asegura de que el papel delgado y grueso se pueda entregar perfectamente.
3.2 La pantalla táctil en la sección de entrega indica la condición de ejecución, las operaciones se pueden realizar en ella.
3.3 Hay un panel de control en la sección de entrega, más conveniente para la operación.
3.4 El sensor optoelectrónico en la sección de entrega puede asegurarse de que la entrega sea suave y ordenada.
3.5 Sistema de control automático de entrega.
3.6 Dispositivo automático de entrega sin parar.
3.7 Dispositivo de protección de la cadena de pinza.
3.8 Dispositivo de alarma de falla de entrega.
3.9 equipado con inserto de etiqueta y contador.
3.10 Equipado con dispositivo de tensor de la cadena de accionamiento de barra de manta.
Máquina de corte de troquel de cama plana AEM-800 | |
Tamaño de la hoja máxima: | 820 x 620 mm |
Min Tamaño de la hoja: | 340 x280 mm |
Tamaño de corte máximo | 770 x 600 mm |
Die Chase Tamaño interno: | 820 x 628 mm |
Tamaño de la placa de corte: | 826 x 628 mm |
Margen de Min Gripper: | 7 mm |
Precisión de corte: | ≤ ± 0.1 mm |
Presión de corte máximo: | 200 T |
Velocidad de corte máxima: | 7000 S/H |
Altura de la pila de alimentación: | 1150 mm |
Altura de la pila de entrega: | 1000 mm |
Solicitud: | Cartón: <0.1-2 mm Papel corrugado: <4 mm |
Potencia del motor principal: | 11kw |
Poder total: | 16.25kw |
Dimensión: | 4350 (+1360) x 2000 (+1680) x 1880 mm |
Peso: | 9T |
No. | Artículo | Marca | Origen | No. | Artículo | Marca | Origen |
1 | Estructura principal | QT500-7 Iron dúctil | Porcelana | 15 | Riel de guía lineal | Hiwin | Taiwán |
2 | Plato de corte | 75CR1Alloy acero | Alemania | 16 | Cierre | Gemigo | Taiwán |
3 | Gusano, equipo de gusano | Xingtang | Porcelana | 17 | Inverttor | Panasónico | Japón |
4 | Material del cigüeñal | Aleación de ni-cr-mo | Porcelana | 18 | HMI | Taconeo | Taiwán |
5 | Barra | Aleación de aluminio | Porcelana | 19 | Sensor | Panasónico | Japón |
6 | Acogedor | Acero de manganeso importado | Porcelana | 20 | Controlador PLC | Fatek | Taiwán |
7 | Caja | Handex | Taiwán | 21 | Codificador | Kubler | Alemania |
8 | Cadena de transmisión principal | TYC | Taiwán | 22 | Interruptor de proximidad | Fotek | Taiwán |
9 | Junta rotativa | SMC | Japón | 23 | Relé | Schneider | Francia |
10 | Válvula solenoide neumática | Airtac | Taiwán | 24 | Interruptor optoelectrónico | Panasónico | Japón |
11 | Motor principal | Tecú | Taiwán | 25 | Botón | Schneider | Francia |
12 | Motor de alimentación | Dunglee | Taiwán | 26 | Contactor de CA | Schneider | Francia |
13 | Motor de entrega | Dunglee | Taiwán | 27 | Cortacircuitos | Schneider | Francia |
14 | Cojinete | Nsk | Japón | 28 | Bomba aspiradora | Tongyou | Porcelana |
