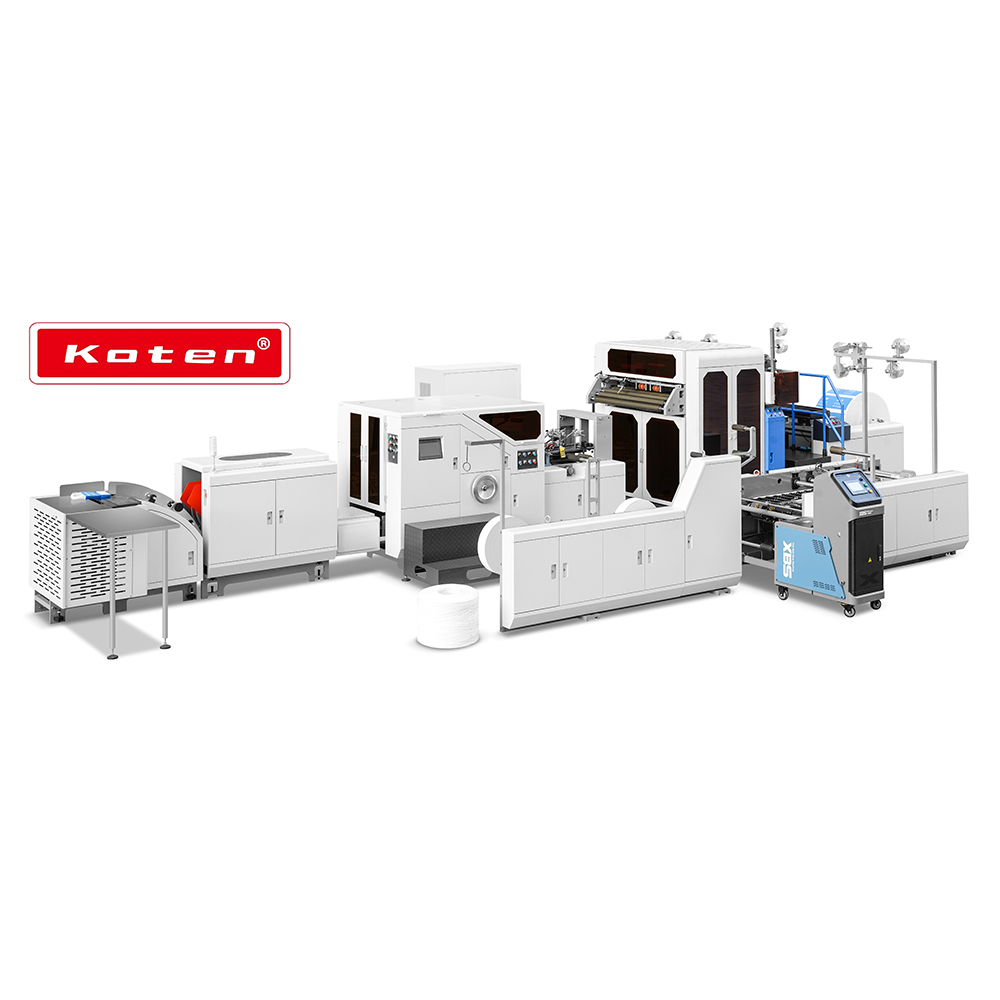

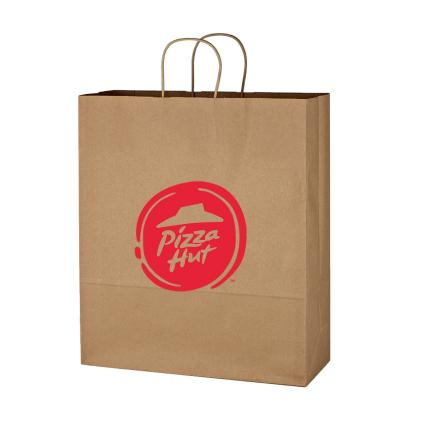

La máquina de bolsa de papel inferior cuadrada totalmente automática está diseñada para la producción de bolsas de papel con asas retorcidas. Es adecuado para la producción en masa de bolsas de compras en industrias como la comida y la ropa. El proceso de una línea consiste en manijas retorcidas que hacen rollos de papel y cuerda retorcida, entrega de manijas para pegar la unidad, precautación de papel en la posición de la cuerda, pegado de parche, pegado de manija y fabricación de bolsas de papel. El proceso de fabricación de bolsas de papel consiste en pegado lateral, formación de tubos, corte, arrugas, pegado inferior, formación de fondo y entrega de bolsas. Esta máquina adopta el controlador de movimiento de alta velocidad importado de Inglaterra (TRIO), que controla la operación de servo a través del bus de alta velocidad para garantizar un movimiento estable y una curva de movimiento suave. Es el equipo automático de bolsa de papel inferior cuadrada con manijas en línea preferidos por la mayoría de los fabricantes de impresiones y envases.
Modelo | KTB-330T |
Longitud de corte | 270-520 mm |
| 270-410 mm (con asas) |
Ancho de la bolsa | 150-330 mm |
| 200-330 mm (con asas) |
Ancho inferior | 60-180 mm |
Espesor de papel | 60-150g/㎡ |
| 80-150g/㎡ (con asas) |
Ancho de rollo de papel | 440-1050 mm |
| 620-1050 mm (con asas) |
Diámetro de papel enrollable | ф1500 mm |
Núcleo de papel | ф76 mm |
Longitud de parche | 152 mm |
Ancho de parche | 45-50 mm |
Mango de distancia | 72 mm |
Diámetro de la cuerda | ф4-5 mm |
Ancho de rollo de papel de parche | 90-100 mm |
Diámetro del rollo de papel de parche | ф1200 mm |
Grosor de papel de parche | 100-135G/㎡ |
Velocidad de la máquina | 30-200 bolsas/min |
Velocidad de producción | 30-180 bolsas/min (sin manijas) |
| 30-150bags/min (con asas) |
Fuerza | 38kw |
Peso | 14t |
Dimensión de la máquina | 14000*6000*2700 mm |
Nota: Los parámetros anteriores no son absolutos; Las habilidades del operador, la temperatura, la humedad, el material y el tamaño del papel, las categorías y la calidad del pegamento pueden afectar la velocidad de producción, la tasa de rechazo y el rango aplicable de máquinas.
Rendimiento y características:
1. Use la interfaz de computadora humano de la pantalla táctil de China MCGS, lo que hace que la máquina sea fácil de operar y controlar.
2. Adopte Inglaterra Trio PC Control, integrado con fibra óptica. Por lo tanto, garantice una carrera estable y de alta velocidad.
3. Adopte la corrección de oculares fotoeléctricos enfermos originales y alemanes de China Inovance, rastreando con precisión la bolsa de impresión.
4. La carga de materia prima adopta una estructura de levantamiento automático hidráulico. Descansar la unidad adopta el control de tensión automática.
Materia prima desenrollando EPC A
Lista principal de componentes eléctricos
Sistema de control |
Nombre | Cantidad | Original | Marca |
Controlador del programa CPU | 1 | Inglaterra | TRIO |
Módulo de entrada PLC | 2 | Inglaterra | TRIO |
Módulo de salida del PLC | 1 | Inglaterra | TRIO |
Interfaz de pantalla táctil humana-computadora | 1 | Porcelana | MCGS |
Motor de servomotor | 7 | Porcelana | Inovio |
Reductor de servomotores | 7 | Taiwán | encescado |
Servo conductor | 7 | Porcelana | Inovio |
Motor de formación de bolsas | 1 | Francia | Schneider |
Ojo fotoeléctrico para el seguimiento de la bolsa impresa | 1 | Alemania | ENFERMO |
Aparato eléctrico de bajo voltaje | 1 | Francia | Schneider |
Sensor fotoeléctrico | 1 | Porcelana |
|
Componente neumático | 1 | Taiwán |
|
Lubricación automática |
| Porcelana |
|
Aire acondicionado para la caja de control eléctrico | 1 | Porcelana |
|
Sistema de corrección de desviación y control de tensión |
Nombre | Cantidad | Original | Marca |
Controlador EPC | 1 | Porcelana | SURGIR |
Servo Motor para EPC | 1 | Porcelana | SURGIR |
Sensor ultrasónico | 1 | Porcelana | SURGIR |
Freno de polvo magnético | 1 | Porcelana |
|
Sistema de tensión automática de polvo magnético | 1 | Porcelana |
|
Motor automático de elevación hidráulica | 1 | Taiwán |
|
Cilindro de levantamiento hidráulico | 1 | Porcelana |
|
Transmisión |
Nombre | Cantidad | Original | Marca |
Cinturón sincrónico | Porcelana | Beldi |
Rueda sincrónica | Porcelana | Porcelana |
Cojinete | Alemania | Fala |
Rodillo guía | Porcelana | Baixiao |
Engranaje | Porcelana | Porcelana |
Posición de pegamento |
Nombre | Cantidad | Original | Marca |
Glue inferior (látex blanco que sellando el fondo) | 1 | Porcelana | Porcelana |
Motor para la noche de pegamento de fondo | 2 | Porcelana |
|
Válvula de llenado de pegamento automático | 2 | Porcelana |
|
Detección de posición de pegamento | 3 | Porcelana | Porcelana |
Pistola de pulverización para sellado central (pistola de pegamento de ajuste denso) | 1 | Porcelana | Porcelana |
Barril de pegamento de alta presión para látex blanco | 2 | Porcelana | Porcelana |
Manejar la unidad de pegado |
Nombre | Cantidad | Original | Marca |
Controlador EPC | 2 | Porcelana | SURGIR |
Servo Motor para EPC | 2 | Porcelana | SURGIR |
Sensor ultrasónico | 2 | Porcelana | SURGIR |
Dispositivo de pegamento de fusión en caliente | 1 | Porcelana | Xinbaishun |
Pistola de pegamento de fusión caliente | 2 | Porcelana | Xinbaishun |
Tubería de pegamento de fusión caliente | 2 | Porcelana | Xinbaishun |
Observacións:
Las piezas compradas utilizadas en esta máquina serán reemplazadas por la marca del mismo nivel que no es más baja que la calidad de la marca existente cuando el equipo se actualiza o actualiza. El vendedor se reservará la derecha sin más atención.
