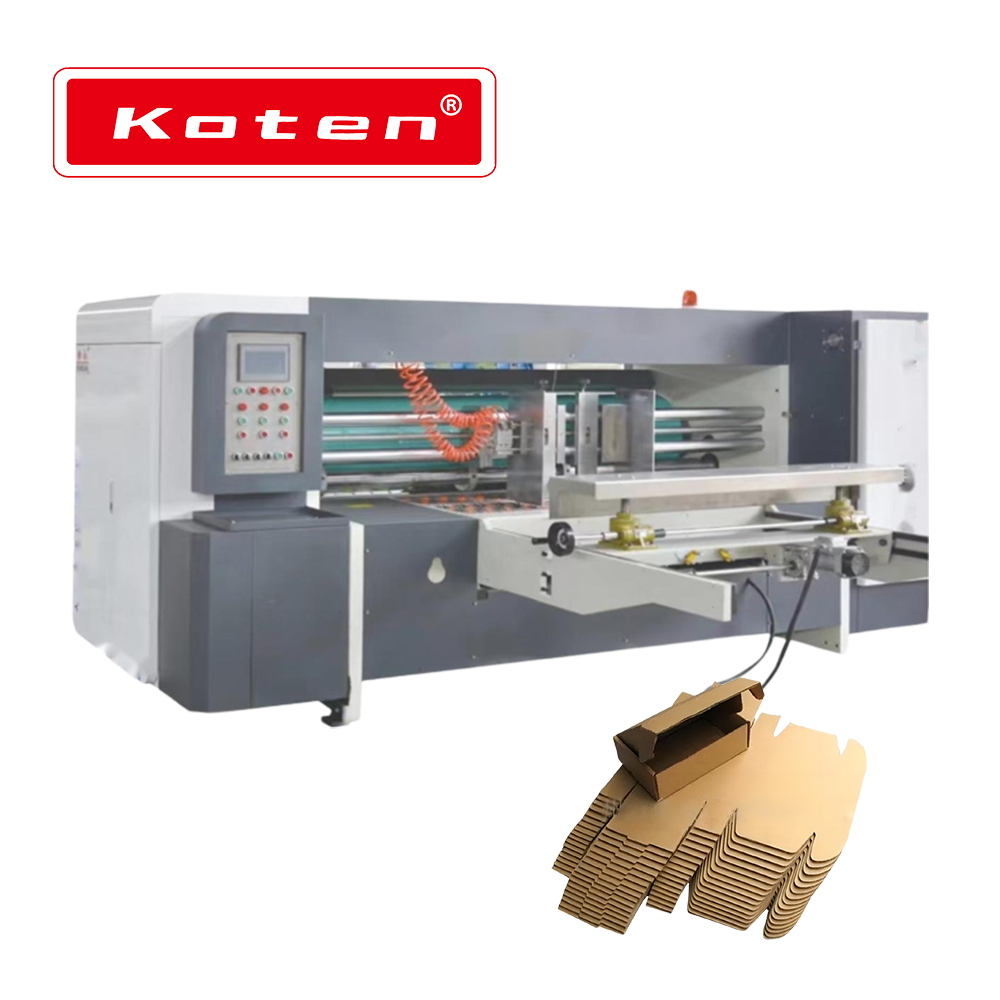

GYK-1270
Koten
GYK-1270
Negociar
Un set
T/t, l/c a la vista.
100sets/mes
Por fuertes cajas de madera marinadas
Dentro de los 15 días posteriores a la obtención del depósito.
Porcelana
3376
Estado de Disponibilidad: | |
---|---|
Cantidad: | |
Función y características:
• Los principales electrodomésticos de toda la máquina son de marcas nacionales conocidas.
• Esta máquina está equipada con un motor de frecuencia variable y un convertidor de frecuencia.
• La función de auto-bloqueo bidireccional es conveniente y rápida para el ajuste.
• El engranaje de esta máquina adopta el afeitado de engranajes de 40cr.
• Todos los ejes de rodillos están cromados para mejorar la dureza.
• Alineación de versión automática, reinicio automático, ajuste de pedido rápido y conveniente.
• El diseño modular permite cualquier combinación de unidades de impresión multicolor.• Ajuste eléctrico del lado
desconcierto de la sección de alimentación en papel.
• Departamento de alimentación en papel
Adoptando un sistema de alimentación de papel de vanguardia.
1) alimentación en papel de vanguardia, aumento del flujo del ventilador, manteniendo la precisión durante la alta velocidad y
Alimentación de papel de baja velocidad, con un ancho de alimentación de papel mínimo de 380 mm.
2) Ajuste segmentario del flujo de aire y el tamaño del cartón.
3) Al colocar el deflector delantero, reduce los errores de alimentación de papel y mejora la precisión de
alimentación en papel, impresión y corta de matriz.
4) El lado izquierdo y derecho de los motores de los deflectores controlan el movimiento izquierdo y derecho.
5) El motor del soporte del cartón trasero controla el movimiento hacia adelante y hacia atrás.
6) Ajuste manualmente el espacio entre el cartón frontal.
7) Viene con funciones de alimentación de papel continuas y espaciadas. (Puedes elegir continuo o
alimentación de papel espaciado de acuerdo con sus necesidades).
Paper alimentando rodillos superiores e inferiores
1) Roller superior; El diámetro exterior de la tubería de acero es de 155 mm, y la superficie está envuelta con
goma de nitrilo resistente al desgaste.
2) Rodillo inferior: la superficie del rodillo de alimentación de papel con un diámetro exterior de 155 mm es
en relieve y chapado con cromo duro.
3) El ajuste de la brecha del rodillo de presión de alimentación de papel adopta una estructura de auto-bloqueo,
con un rango de ajuste de 0-12 mm.
4) La transmisión de potencia del rodillo de presión adopta una transmisión de acoplamiento cruzado
Para reducir el desgaste y hacer que la transmisión sea más equilibrada.
Rodillo de cojín de goma
1) Adoptar una estructura transversal flotante de 1: 900 del cigüeñal que gira e invertirá 30 mm.
2) El diámetro exterior del rodillo de cojín de goma es φ 389 mm.
3) El rodillo de cojín de goma está hecho de acero de alta calidad, con una superficie de suelo y duro
chapado cromado.
4) Corrección de equilibrio para aumentar la estabilidad operativa.
5) El grosor de la almohadilla de goma es de 8 mm, y el ancho es de 250 mm.
6) El ajuste de la brecha entre el rodillo de cojín de goma y el rodillo de molde de cuchillo adopta un
Estructura de bloqueo automático, con un rango de ajuste de 0-16 mm.
7) La estructura de compensación automática del rodillo de cojín de goma controla automáticamente
La velocidad del rodillo de cojín de goma.
8) Corte y aplane la estructura del rodillo de cojín de goma, recorte oportunamente la superficie del
cojín de goma y mantener la planitud del rodillo de cojín de goma.
Rodillo de molde de cuchillo φ 360 mm
1) El rodillo de molde de cuchillo está hecho de acero de alta calidad, con una superficie de suelo y un cromo duro.
2) Corrección de equilibrio dinámico para aumentar la estabilidad operativa.
3) El espacio entre los agujeros de tornillo fijo del molde de cuchillo es de 100 mm horizontalmente, 18 de manera uniforme
dividido radialmente, y los agujeros de los tornillos son M10.
4) La altura de la línea de presión aplicable es de 22.60 mm.
5) El grosor de la plantilla de madera es de 13 mm, y la altura de la cuchilla es de 25,4 mm
6) El ancho del cuchillo YouLi es de 7 mm, y se utilizan cuchillos importados de Yoli, asegurando ambas fuerza
y dureza.
7) La altura de la caja se ajusta manualmente con cuatro cuchillas sincrónicas.
Mecanismo de ajuste de fase de corte de troquel
1) Construcción de equipo planetario
2) La fase de reducción de muerte se ajusta 360 grados utilizando control digital de computadora y electricidad
(Correr y detenerse se pueden ajustar)
3) El rodillo de molde de cuchillo se ajusta manualmente horizontalmente, con un rango de ajuste de ± 5 mm.
Roller de guía de papel
1) El ajuste de la brecha adopta una estructura de auto-bloqueo, con un rango de ajuste de 0-12 mm.
2) La transmisión de potencia del rodillo de guía de papel adopta una transmisión de acoplamiento cruzado
Para reducir el desgaste y hacer que la transmisión sea más estable.
Brazo receptor de papel
1) Esta máquina tiene operación manual y automática.
2) La correa de transmisión del brazo que recepera el papel se puede ajustar por separado para la opresión, sin
estar limitado por la longitud del cinturón.
3) La velocidad de apilamiento de papel se puede ajustar arbitrariamente dentro de un cierto rango.
Levantamiento de plataforma
1) Potente impulso de cadena.
2) La altura de apilamiento es de 1600 mm.
3) El motor de transmisión de elevación de la plataforma está equipado con una función de frenado, lo que permite
plataforma para mantener una posición fija y no deslizarse hacia abajo.
Documento que recibe desconcierto
1) La acción neumática del papel que recibe la bandeja se extiende automáticamente para admitir el
cartón cuando alcanza la altura predeterminada.
2) Ajuste manualmente la posición del portón trasero.
3) Cinturón arrugado plano para evitar que el cartón se deslice.
modelo | 1270 mm×2200 mm |
velocidad máxima | 120 piezas/minuto |
Alimentación de papel máxima | 1200 mm×2000 mm |
Alimento de papel mínimo | 380 mm×650 mm |
Alimentación entre capas | 1400 mm×2200 mm |
Máximo Die Die | 1200 mm×1900 mm |
Espesor del panel de pared | 50 mm |
Precisión de alimentación en papel | ±1 mm |
precisión de corte de moldeo | ±1 mm |
poder total | 15kw |
Nombre | Marca y lugar de origen |
Cojinete | Wafangdian, Wanxiang |
Equipo eléctrico | Chint |
Manga de expansión | Chaoyang |
Válvula de solenoide | Tianao |
Cilindro | Tianao |
Motor principal | Yongshun, Hebei |
Motor de viaje | Changzhou zhongqin |
Pantalla táctil | MCGS |
SOCIEDAD ANÓNIMA | Xinjie |
