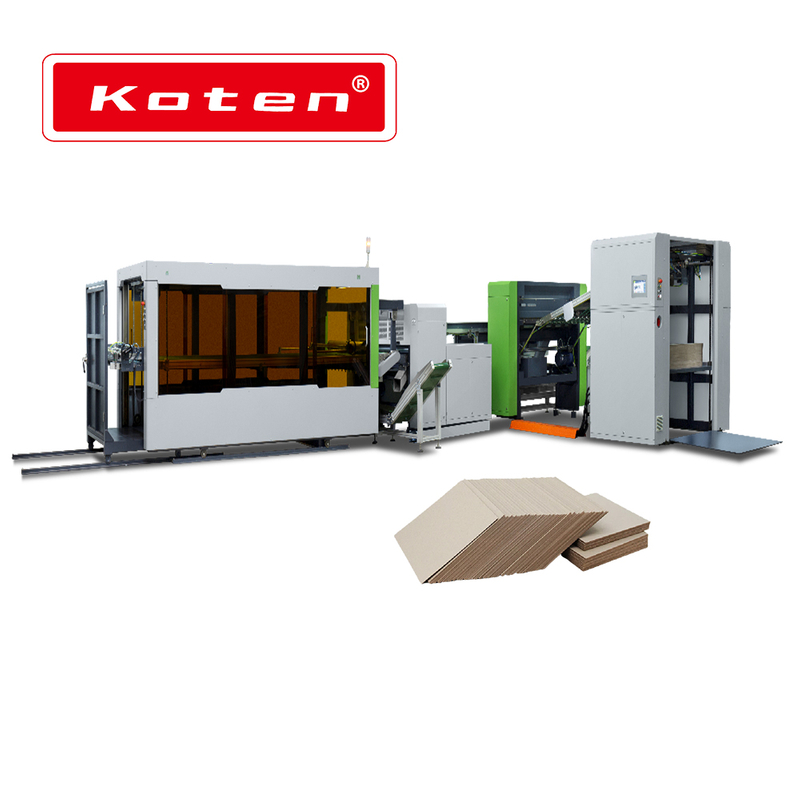

Máquina de corte de placa K21A (automática)
Completa automáticamente el corte de la placa vertical y el corte de placa horizontal, solo se requiere que una persona funcione, lo que puede reducir 3-5 personas, reducir los enlaces de manejo intermedio, descargar y concentrar automáticamente el transporte de los restos, y completar automáticamente la pila de productos terminados.
• Con la función de escala de ajuste de Rualer digital, tamaño de entrada de la computadora para mejorar la precisión.
• Toda la bandeja de tableros se alimenta automáticamente.
• La placa de la barra larga se transmite automáticamente al corte horizontal después de que se completa el primer corte;
• Después de completar el segundo corte, los productos terminados se apilan en toda la bandeja;
• Los restos se descargan automáticamente y se concentran en una toma de corriente para la eliminación conveniente de los restos;
• Proceso de operación simple y fácil de usar para reducir el proceso de prodigencia.
• El dispositivo de suministro de aceite centralizado automático se utiliza para lubricar oportunamente y cuantitativamente cada parte.
• Adoptó el controlador PLC y HMI, Lo que lo hace más vívido y amigable en su operación.

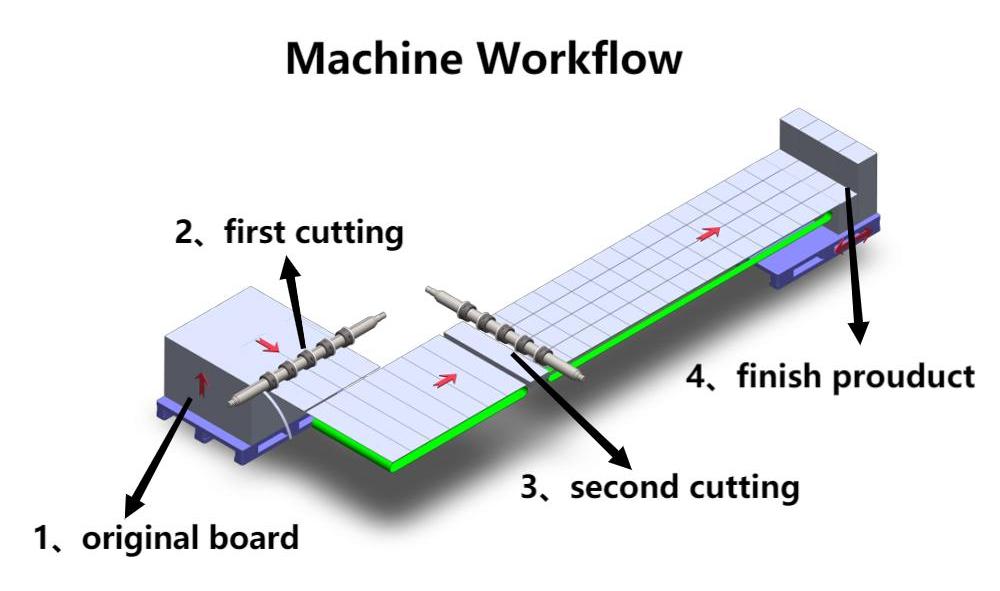

Flujo de trabajo de la máquina

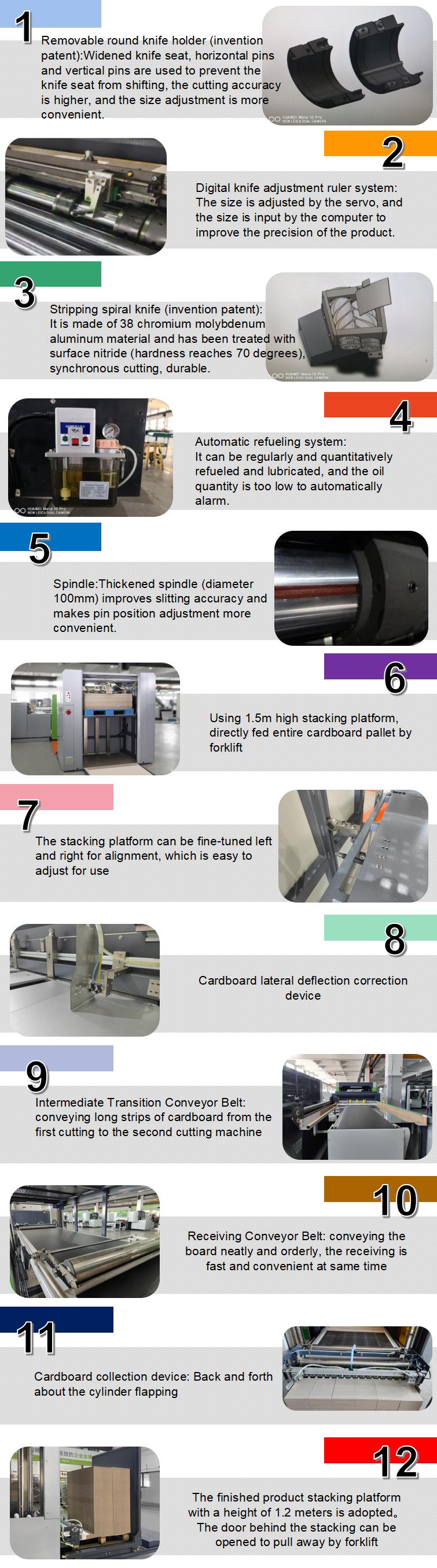

Ventaja automática
parametros del producto
Modelo | K21A |
Tamaño de cartón original
| Primer corte: min. 750*750 mm, máx. 1350*1150 mm |
Segundo corte: min. 750*150 mm, máx. 1150*450 mm |
Tamaño terminado | Ancho: Min. 85 mm, máx. 600 mm |
Longitud: min. 150 mm, máx. 450 mm |
Espesor del tablero | 1-4 mm |
Velocidad de la máquina （Capacidad del alimentador de la junta）
| Max. 30 hojas/min |
Velocidad de la máquina （Capacidad del alimentador de tiras）
| Max. 100m/min |
Precisión | ± 0.1 mm |
Voltaje | 380V / 50Hz / 3p |
Dimensiones de la máquina (L*W*H) | 11000 × 6700 × 2200 mm |
| Nota: La velocidad de la máquina depende del tamaño, el material, etc. |
Configuración
Configuración | Origen | Modelo de marca |
| Fuente de alimentación conmutada | Taiwa | Delta |
Relés | Japón | Omrón |
| Motor de reducción de velocidad | Taiwán | Pabellón |
Aparato de bajo voltaje | America | Comedia |
Interruptor fotoeléctrico | Alemania | ENFERMO |
| Interruptor de proximidad | Alemania | Turco |
Bomba aspiradora | Japón | Orión |
Tornillos/riel guía | Taiwán | TBI |
Cilindro neumático | Taiwán | Airtac |
Llevando | Alemania | IGU |
Solicitud
