Introducción al producto
La máquina de cortar el troquel de rodillos es para cortar el papel con el molde. Se puede aplicar al papel normal, el papel recubierto y el cartón (el siguiente papel no se puede procesar: papel compuesto (cubierto con polipropileno) o película de plástico). La velocidad puede alcanzar 6000 ciclos por hora. Puede eliminar los desechos automáticamente, fáciles de operar y ahorrar tiempo con el trabajo eficiente.

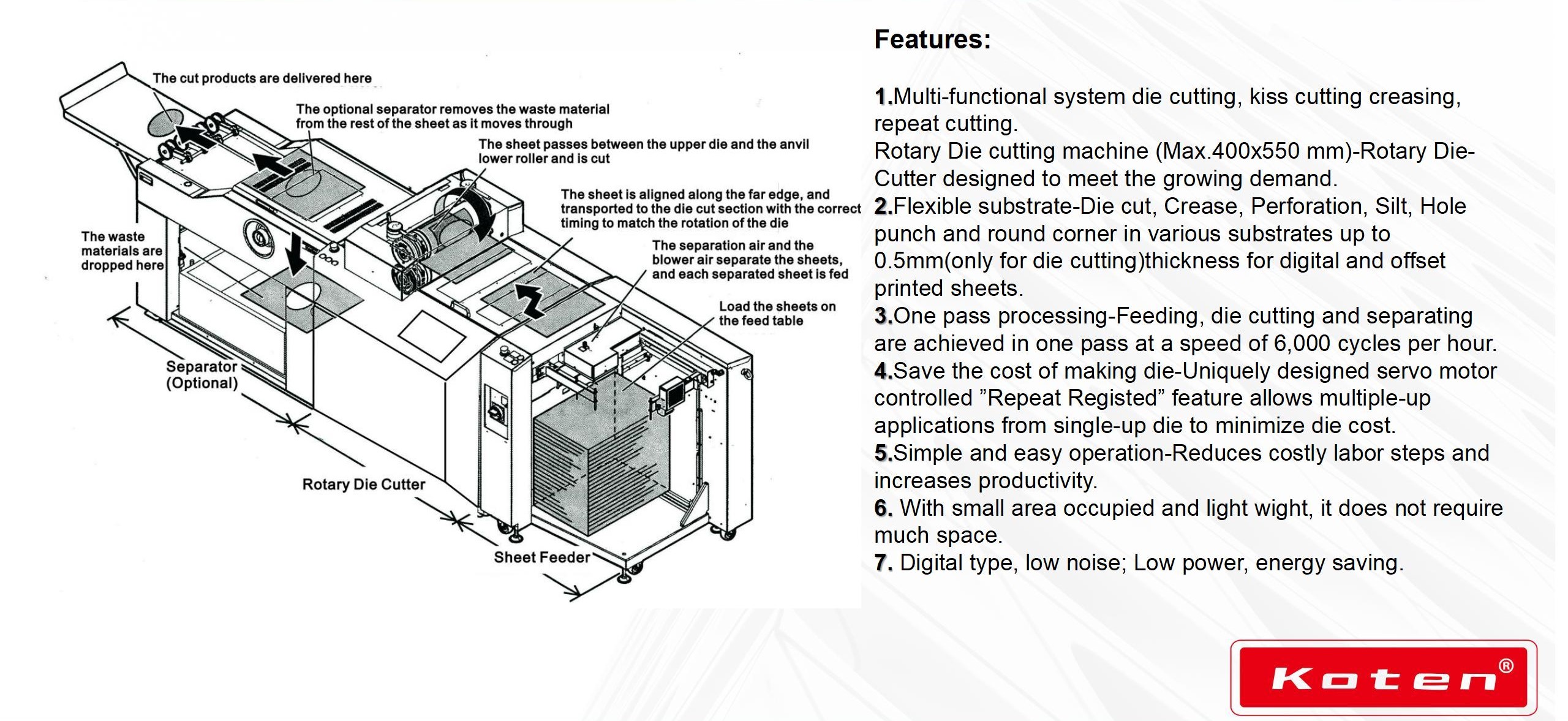

Flujo de proceso

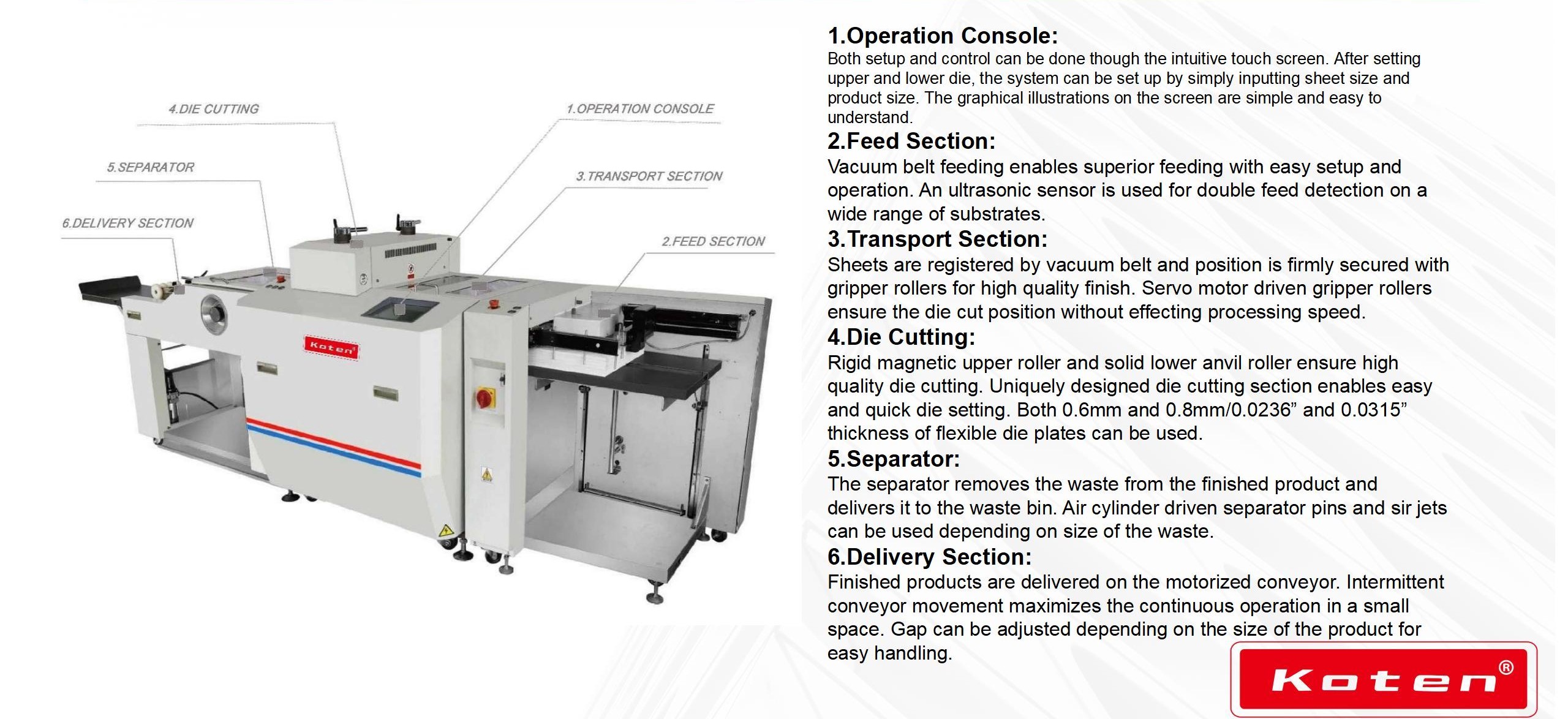

Detalles del producto
Especificación
Sistema de alimentación de hojas | Cinturones de alimentación al vacío |
Tamaño de la hoja (antes del procesamiento) | Ancho x longitud | Max.400x550mm/ 15.74x21.65 min.200x275mm/ 7.88x10.83 |
Tamaño del producto de corte El tamaño puede ser limitado dependiendo de la forma y el rango de peso de la hoja. | Con separador | Max.376x530 mm/14.8x20.8 |
Min.50x80mm/1.97x3.15 |
Sin separador | Máx.384x530 mm/15.1x20.8 |
Min. Dependiendo en forma de matriz |
Material procesado | Papel normal, papel recubierto, cartón |
Espesor del material | 127.9 a 400 GSM 0.5 mm/0.019 Corte de troqueles: max.0.5 mm/0.019 0.8 mm/0.031 (en el caso de la altura de la cuchilla: 0.8 mm/0.031) 0.3 mm/0.001 Corte de troqueles: max.0.3 mm/0.001 0.6 mm/0.023 (en el caso de la altura de la cuchilla: 0.6 mm/0.023) 0.4 mm/0.015 arrugas: max.0.4 mm/0.01 0.8 mm/0.031 (en el caso de la altura de la cuchilla: 0.8 mm/0.031) |
Altura de la pila de alimentación | 500 mm |
Die Die Die superior | Max.400x560mm/15.74x22.04min.160x100mm/6.30x3.94 |
Altura de la cuchilla de corte superior | 0.6 mm o 0.8 mm/0.0236 o 0.0315 |
Velocidad de producción | 6000 ciclos por hora |
Voltaje/frecuencia | Fase única 200 a 240V, 50/60Hz |
Peso de la máquina | Con separador: 1200 kgwithout Separador: 900 kg |
Configuración principal
Configuración | Marca | Original |
Pantalla de 10 no touch | Abundante | América |
Sistema de control | Abundante | América |
Módulo de expansión | Abundante | América |
Módulo de potencia | Abundante | América |
Comunicación Módulo | Abundante | América |
Tapa final | Abundante | América |
Motor de servomotor | Panasonnic | Japón |
Servo conductor | Abundante | América |
Servo cable | Abundante | América |
Junta de intercambio | Abundante | América |
Cable de comunicación | Abundante | América |
Codificador | Abundante | América |
Módulo de acceso al codificador | Abundante | América |
Transductor | Abundante | América |
Lista de piezas de uso
Artículo No. | Usar piezas | Régimen |
1. | Revestimiento de acero inoxidable | 2 piezas |
2. | Guía de ritmo de riel | 1 por ciento |
3 | Almohadilla inferior | 1 por ciento |
4 | Almohadilla de esponja autoadhesiva de un solo lado (500x500x1) | 1 por ciento |
5 | dar una pala | 1 por ciento |
6 | Caja de almacenamiento de desechos (500x600x350) | 1 por ciento |
7 | Bloque de cojín suave | 4pcs |
8 | Guía de separación estrecha | 5pcs |
9 | Guía de separación amplia | 2 piezas |
10 | Llave de grúa | 1 por ciento |
11 | Herramienta de molde superior | 1 por ciento |
12 | Tornillos regulares | 1 conjunto |
13 | Perno de cabeza de enchufe hexágono M4X12 | 8pcs |
14 | Tubo de conexión de tipo t | 2 piezas |
15 | Tubería de conexión recta | 2 piezas |
16 | No. 220 Aceite lubricante |
|
17 | correa de sincronización | 1 conjunto |
18 | Cinturón redondo R-3x734 | 5pcs |
19 | Cinturón redondo R-3x734 | 5pcs |
20 | Cinturón plano 1487ｘ20x1.5 | 1 por ciento |
21 | GB/T276-608ZZ Rodamientos de bolas de ranura profunda | 4pcs |
22 | Esponja | 5pcs |
|
|
|
Uso y alcance de uso

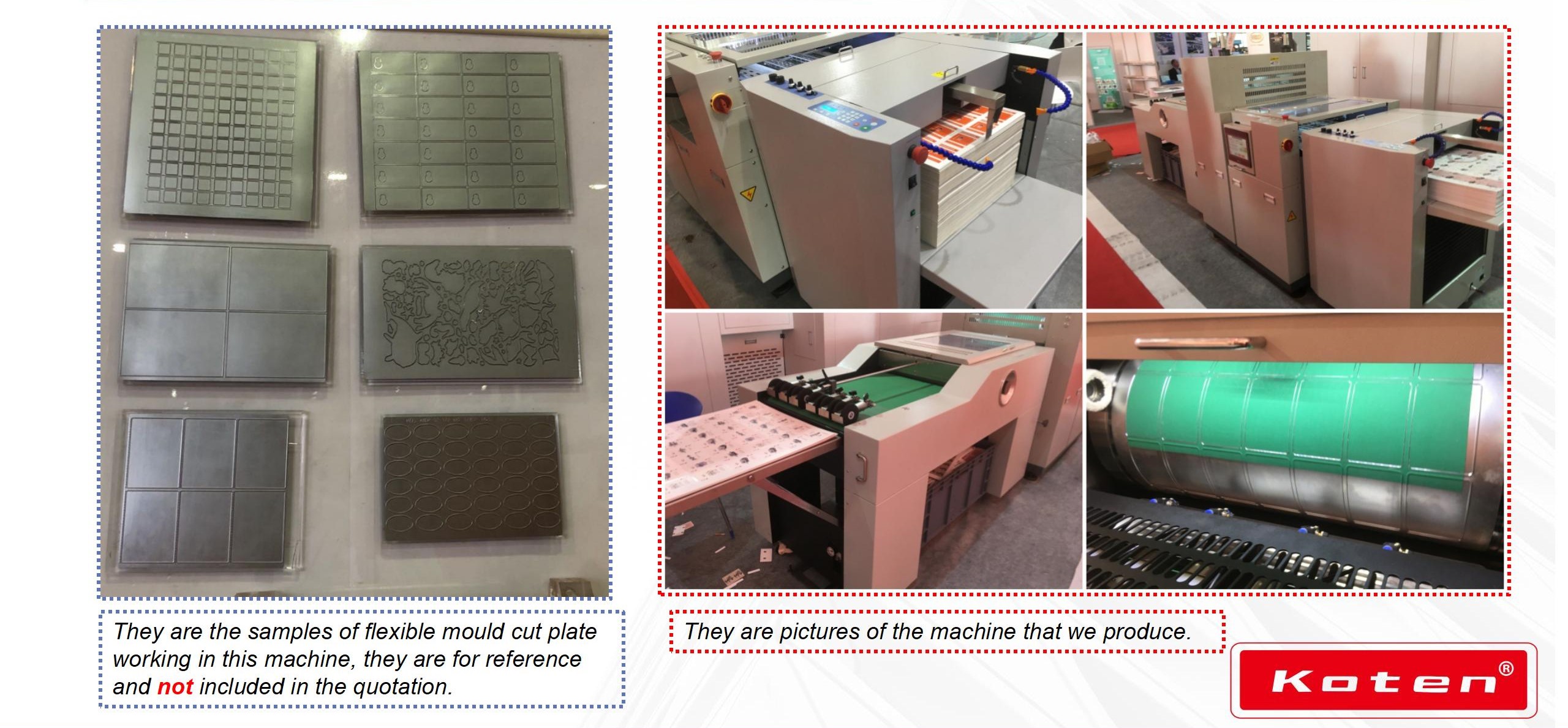

1.the La máquina de corte de troqueles rotativos es un equipo adecuado para una producción diferente. Es adecuado para la producción pequeña y repetida, LT usa un moho flexible y fácil de reemplazar.
2. A través del alimentador de papel de tipo plano y la tabla de posicionamiento, el papel ingresa a la sección de inicio y la precisión de posicionamiento de la dirección de alimentación en papel puede alcanzar +0.1 mm.
3. Levantamiento de papel automático, alimentación de papel automático, detección de hoja doble, corte de alineación de marcas, corte de desviación automática. Descarga de residuos automáticos y otras funciones.
4. La sección del separador se puede dirigir para desgarrar el desperdicio, y el ajuste no se regula las herramientas.
5. La sección de colección se puede alejar en su conjunto, proporcionando la máxima conveniencia para cambiar el molde.
6. La rueda de la sección del separador es control eléctrico, sincronización hacia arriba y hacia abajo, el producto final saldrá a la tabla receptor regularmente

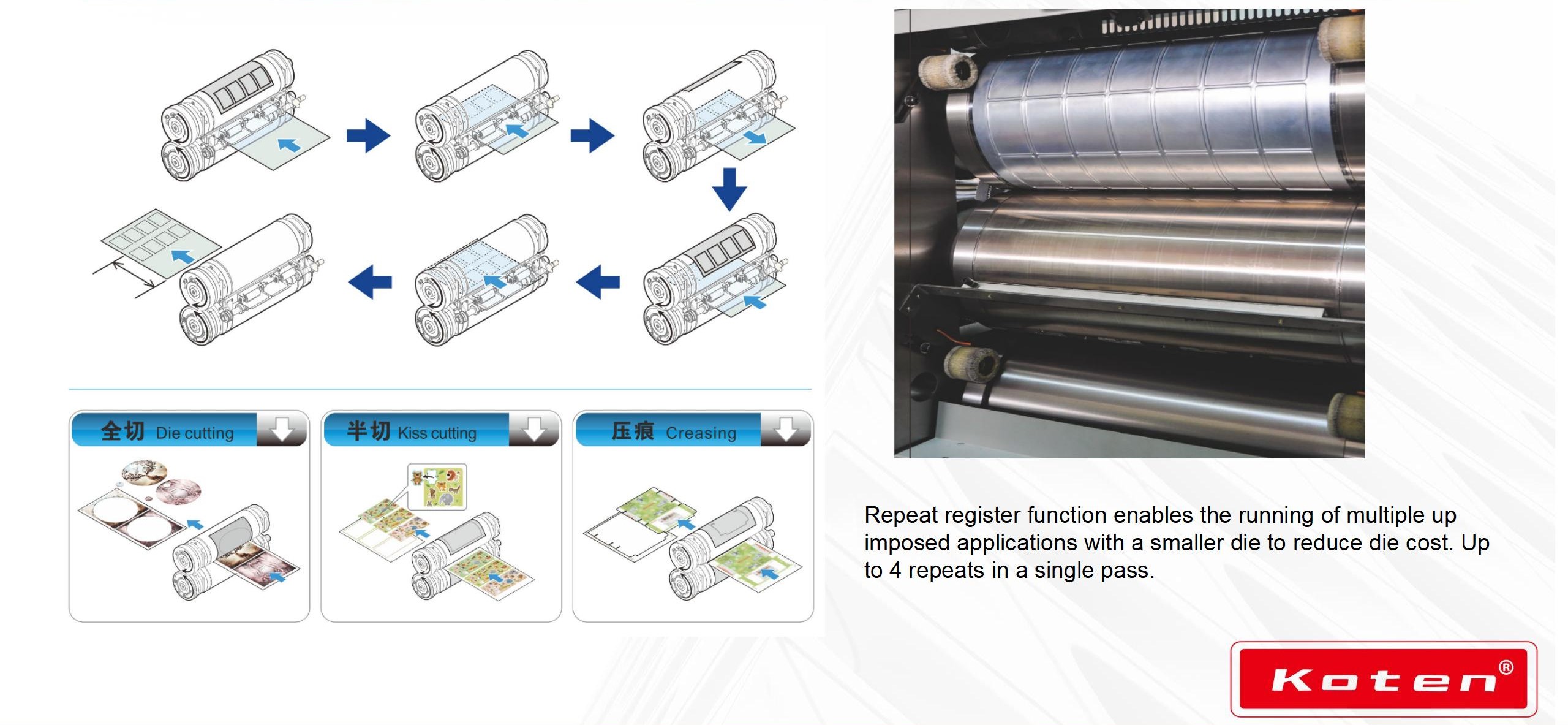

7.La máquina tiene multifunción: corte de die 、 arrugado 、 Corte de besos y repetición. Adecuado para el tamaño del material dentro del tamaño B2 (incluido el tamaño B2)
8. principalmente adecuado para pegatinas, etiquetas, etiquetas de vino, tarjetas de acoplamiento, cajas pequeñas, etc. Los materiales de procesamiento son adecuados para papel liso, cartón, película PE, etc.
Solicitud
Carga de contenedores de máquinas Koten.
140 países clientes que tienen máquinas de marca Koten hasta 2019.
Preguntas frecuentes.
1. ¿Por qué elegirnos para cooperar?
Precios de fábrica, términos de pago flexibles y equipo de inspección de calidad profesional que tiene la garantía de las máquinas, el servicio posterior al servicio de ventas y más de 15 años de experiencia para la exportación. La reputación y la calidad es lo que estamos considerando todo el tiempo.
2. Garantía.
Hay una garantía de 12 meses de cada máquinas de marca Koten desde que el cliente obtuvo la máquina. Dentro de un año, las piezas de repuesto dañadas se pueden cambiar de forma gratuita, y proporcionamos soporte de tecnología de por vida en línea.
3. Tiempo de entrega.
Dentro de los 7-30 días posteriores a la obtención del depósito. Depende de diferentes máquinas.
4. ¿Cuál es su paquete?
Lo que el paquete usamos son fuertes cajas de madera. Cada máquina estará protegida por aceite anti-ropo antes de poner en el estuche y hay desecantes que se empacarán en la máquina juntos.
5. ¿Tiene servicio de instalación y capacitación si compramos las máquinas de su empresa?
El servicio de capacitación será realizado por nuestro distribuidor de agencias en algunos países. Si los clientes nos solicitan que envíemos a nuestro ingeniero a su país para su instalación y capacitación, los clientes deben tomar todo el costo necesario, como boletos de avión de regreso, hotel, comida y salario USD100/día. Si el cliente envía a su ingeniero a nuestra fábrica para capacitación, es gratis.
6. ¿Has vendido alguna máquina a nuestro país?
Tenemos que decir que hay 140 clientes de países que tienen las máquinas de marca "Koten " hasta 2019. Por favor, consulte con el gerente de ventas para obtener más información si necesita comentarios de las máquinas.
7. ¿Cuáles son sus términos de pago?
T/t. Si el monto inferior a USD30,000.00, el 30% pagó por adelantado como depósito, el 70% de saldo pagado antes del envío.
L/C. Si el monto de las ventas por encima de USD30,000.00, 30% pagado por T/T como depósito, saldo del 70% pagado por L/C irrevocable a la vista.
Por efectivo, por Western Union, las tarjetas de crédito son aceptables.
Un país especial como Bangladesh o Argelia puede estar disponible para el 100% por L/C irrevocable a la vista.
8. ¿Qué puede ofrecer su empresa?
Libros de ejercicios que hacen soluciones.
Libros de portada suave que hacen soluciones.
Libros de portada dura que hacen soluciones.
Libros en espiral haciendo soluciones.
Soluciones de conversión posteriores y de conversión de papel.
Soluciones de fabricación de caja.
Soluciones de fabricación de caja rígida.
Soluciones de fabricación de bolsas de papel.
