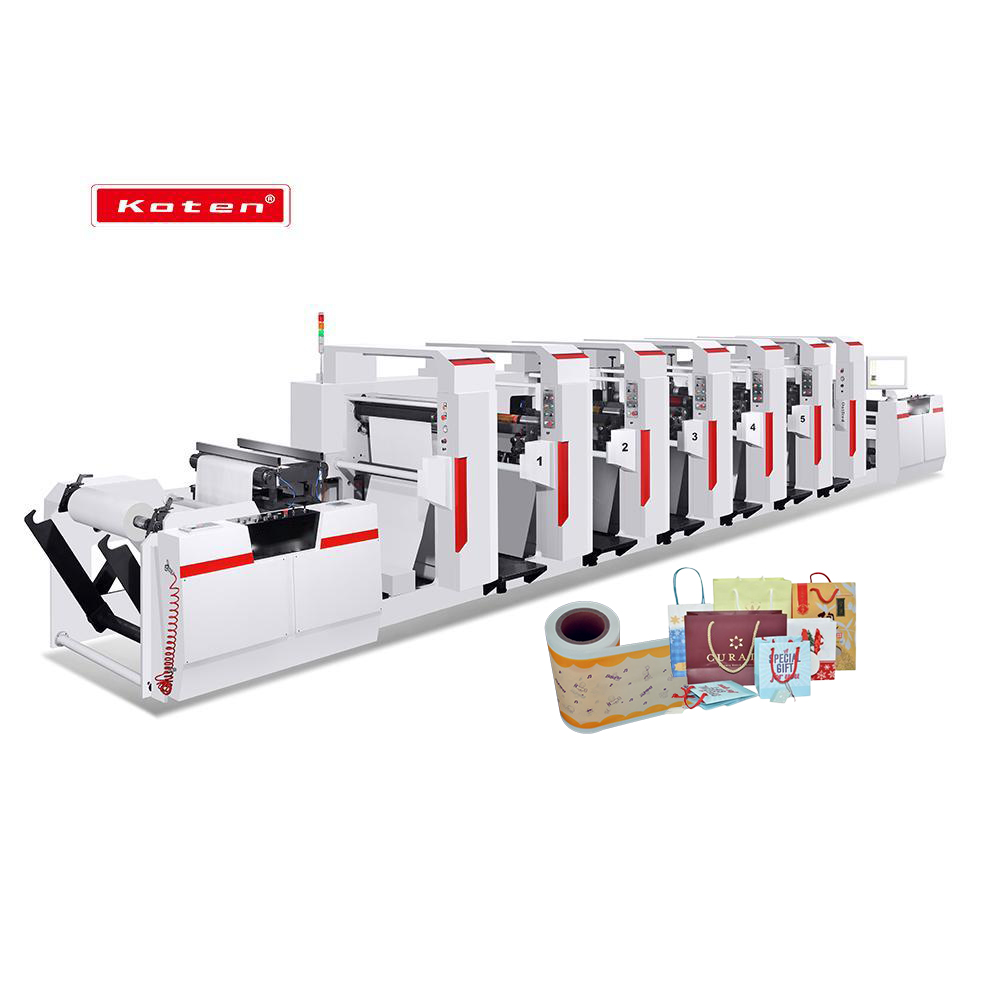

Rzj-413Máquina de impresión flexográfica de la unidad 00A
La máquina de impresión flexográfica incluye principalmente 7 unidades: Unidad de relajación, unidad de control de tensión, unidad de tracción D, unidad de impresión, unidad de tracción de rebobinado y unidad de rebobinado. Toda la máquina está controlada por PLC. Fácil de operar. Es un equipo ideal para la impresión de papel y plástico. Esta máquina es adecuada para imprenta de copas de papel, impresión de cartón de papel, impresión de paquetes de leche, impresión de bolsas de papel, impresión de papel marrón, etc.
Introducción del producto
1 、 Unidad de alimentación
1) El marco del dispositivo de alimentación pertenece a la forma de carga del eje de aire.
2) Camino de carga del eje de aire de flatulencia.
3) Rewind utiliza freno de polvo magnético, control de tensión automática.
4) alarma de cambiar el material (alarma automática cuando el diámetro del rebobinado es demasiado pequeño).
5) Dispositivo de apagado de frenos de papel.
6) Equipado con medidor inflador.
7) Sistema de corrección de errores: Corrija automático la posición del papel.
8) Dispositivo de precipitación electrostática.
9) Dispositivo de carga y descarga hidráulica.
2 、 Unidad de tracción para relajarse
1) Descansar la unidad de tracción toma paredes dobles de hierro de aleación entera.
2) Roderos de goma dobles prensa el papel, los componentes neumáticos y las piezas controlan la presión.
3) Sistema de control de tensión para garantizar la precisión del registro.
3 、 Unidad de impresión (4 conjuntos)
1) La unidad de impresión toma paredes dobles de hierro aleado.
2) El motor toma el control de conversión de frecuencia, la unidad de transmisión es la correa de distribución.
3) Use el rodillo de cerámica para tinta, sistema de raspado de reserva de cuchilla única.
4) Formas de registro: registro automático vertical; registro manual horizontal.
5) El rodillo de cerámica y el rodillo de placa Tome el sistema de impresión neumática, separación automática para el apagado.
6) El sistema automático de suministro de tinta garantiza la consistencia de la tinta por tinta de reciclaje.
7) Cambie el rodillo de placa y la caja de tinta de acero inoxidable sin herramientas.
8) Función de placa de limpieza automática: cada vez del apagado, cuando se separa el rodillo de cerámica, el rodillo de la placa seguirá rodando para transmitir tinta de impresión en papel. Por lo tanto, mantiene la limpieza de la placa.
9) Motor independiente impulsa el rodillo de cerámica para evitar que el tiempo de inactividad de la tinta se seque.
10) Dispositivo de rueda de rodillo inferior.
4 、 COMENTAR TRACTION UNIDAD
1) Revode la unidad de tracción toma paredes dobles de hierro de aleación entera.
2) Roderos de goma dobles prensa el papel, los componentes neumáticos y las piezas controlan la presión.
5 、 Unidad de rebobinado
1) El marco del dispositivo de alimentación pertenece a la forma de rebobinar del eje de flatulencia.
2) forma de carga del eje de flatulencia.
3) Las unidades del motor se recuperan para alcanzar un control de tensión cercano.
4) Equipado con medidor inflador.
5) Reblete rizado.
6) Dispositivo de carga y descarga hidráulica.
5 、 Unidad de rebobinado
1) El marco del dispositivo de alimentación pertenece a la forma de rebobinar del eje de flatulencia.
2) forma de carga del eje de flatulencia.
3) Las unidades del motor se recuperan para alcanzar un control de tensión cercano.
4) Equipado con medidor inflador.
5) Reblete rizado.
6) Dispositivo de carga y descarga hidráulica.
6. Unidad de secador
1) Sistema de secador independiente, forma de calefacción eléctrica.
2) Un calentador infrarrojo de onda corta en el gabinete de secador, lámpara IR (temperatura ajustable)
3) Dispositivo de ajuste de entrada de aire y salida.
4) emisiones de gases de escape por Exhauster.
7. Unidad de control
1) El PLC controla toda la máquina con la función de diagnóstico de autodiagnóstico.
2) Controles de entrada de texto de pantalla y muestra el estado de trabajo de la máquina.
3) Unidad de tracción de control del motor inversor.
4) Rewind utiliza freno de polvo magnético, control de tensión automática.
5) Los controles de velocidad de ciclo cerrado del motor inversor se vuelven a vender para hacer que el rodamiento sea uniforme.
6) La secadora IR se divide en un control de ancho ancho y estrecho.
7) alarma de cambiar de material (alarma automática cuando el diámetro del rebobinado es demasiado pequeño)
8) Control de apagado automático para alimentación y alimentación.
9) Sistema de apagado automático cuando finaliza la salida preestablecida.
10) Contador de medidores automáticos.
11) Ajuste de velocidad de múltiples puntos.
parametros del producto
Max. Diámetro de rebobinar/relajarse | φ1524m |
Diámetro interno del núcleo de papel | 3 "o 6 " |
Max. Ancho de la web | 1320 mm |
Repita de impresión | 380-1200 mm |
Espesor de la placa | 1.7 mm |
Grosor de la cinta de montaje de placa | 0.38 mm |
Precisión del registro | ± 0.12 mm |
Peso de papel de impresora | 80-230g/㎡ |
Rango de control de tensión | 10-50 kg |
Max. Velocidad de la máquina | 180m/mi |
Poder total | 120kw |
Peso | 11500 kg |
Dimensión | L12950 mm*W3950 mm*H1700 mm |
Solicitud
