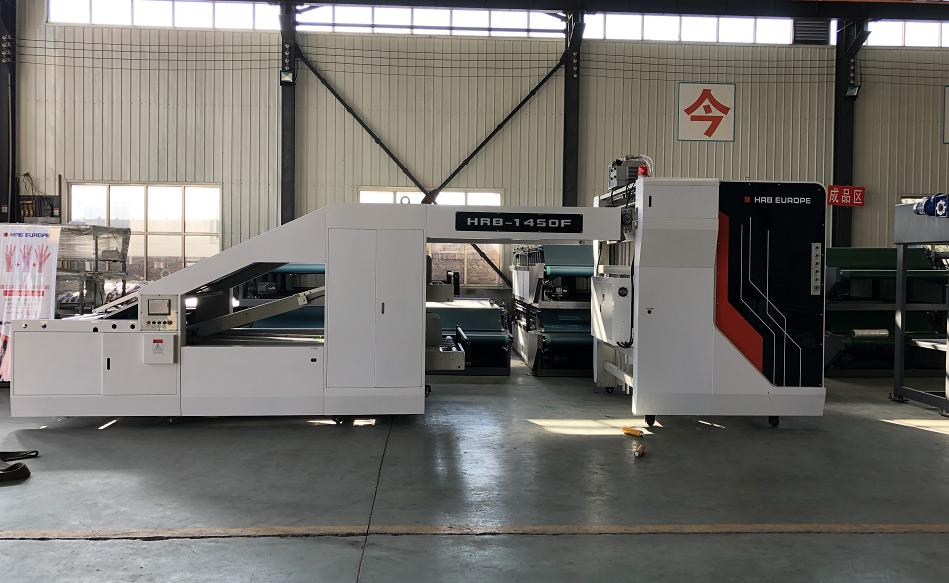

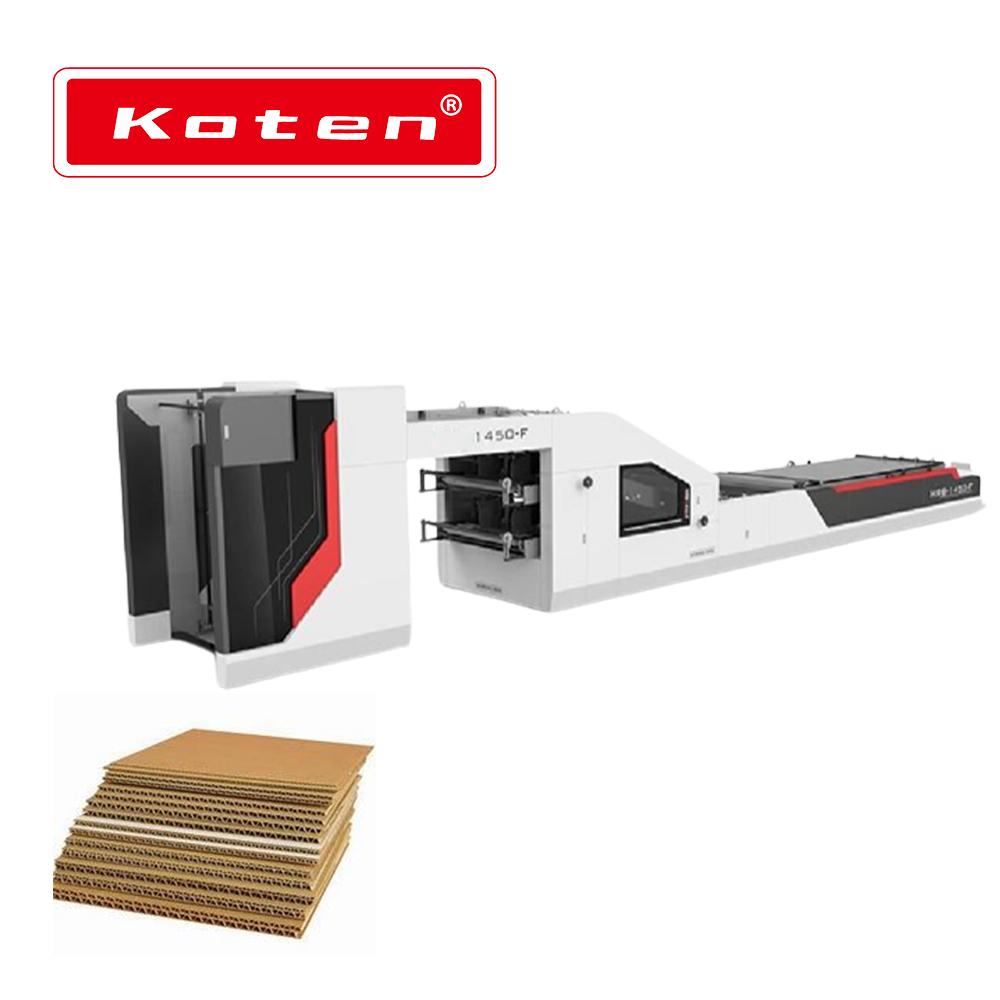

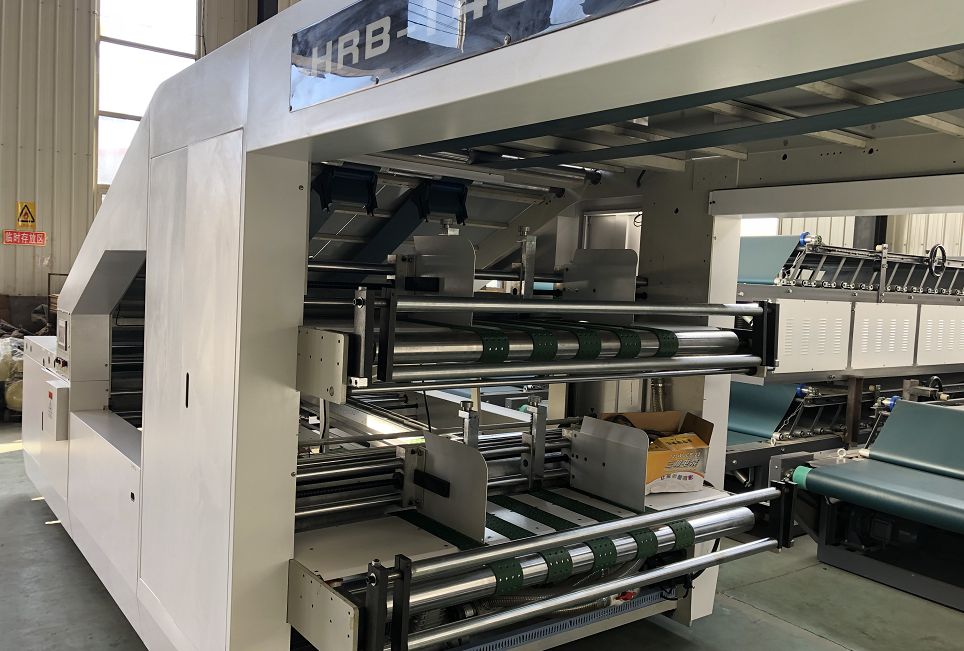

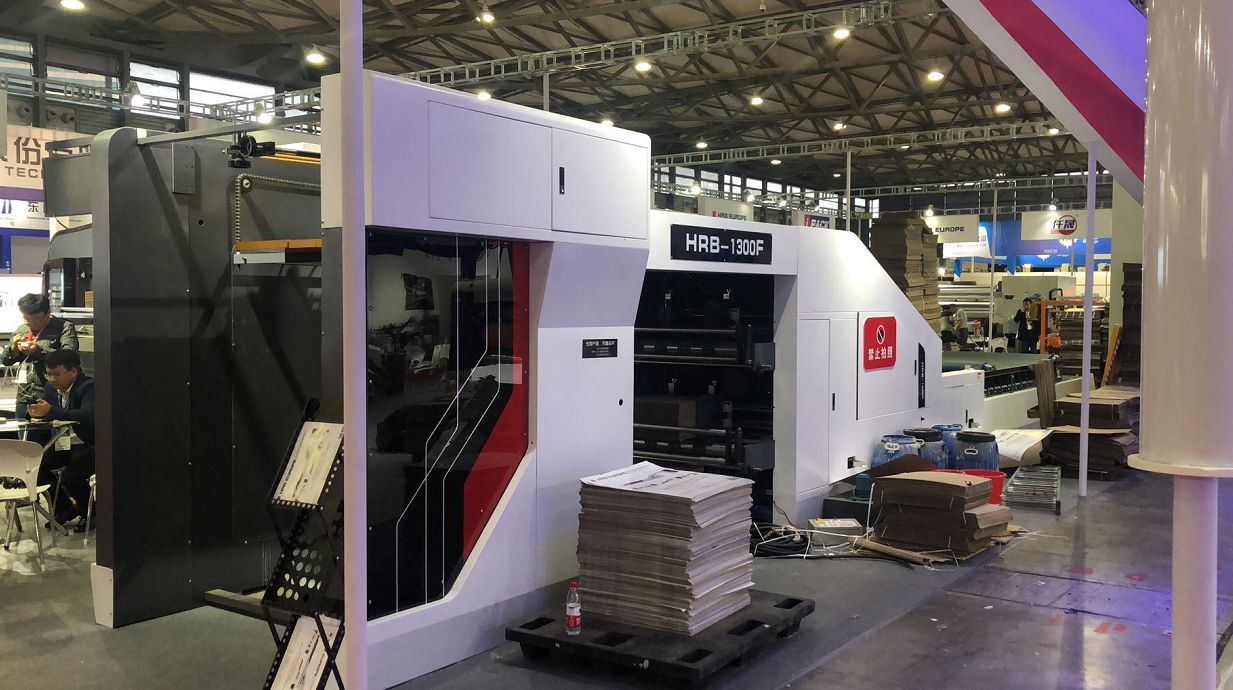

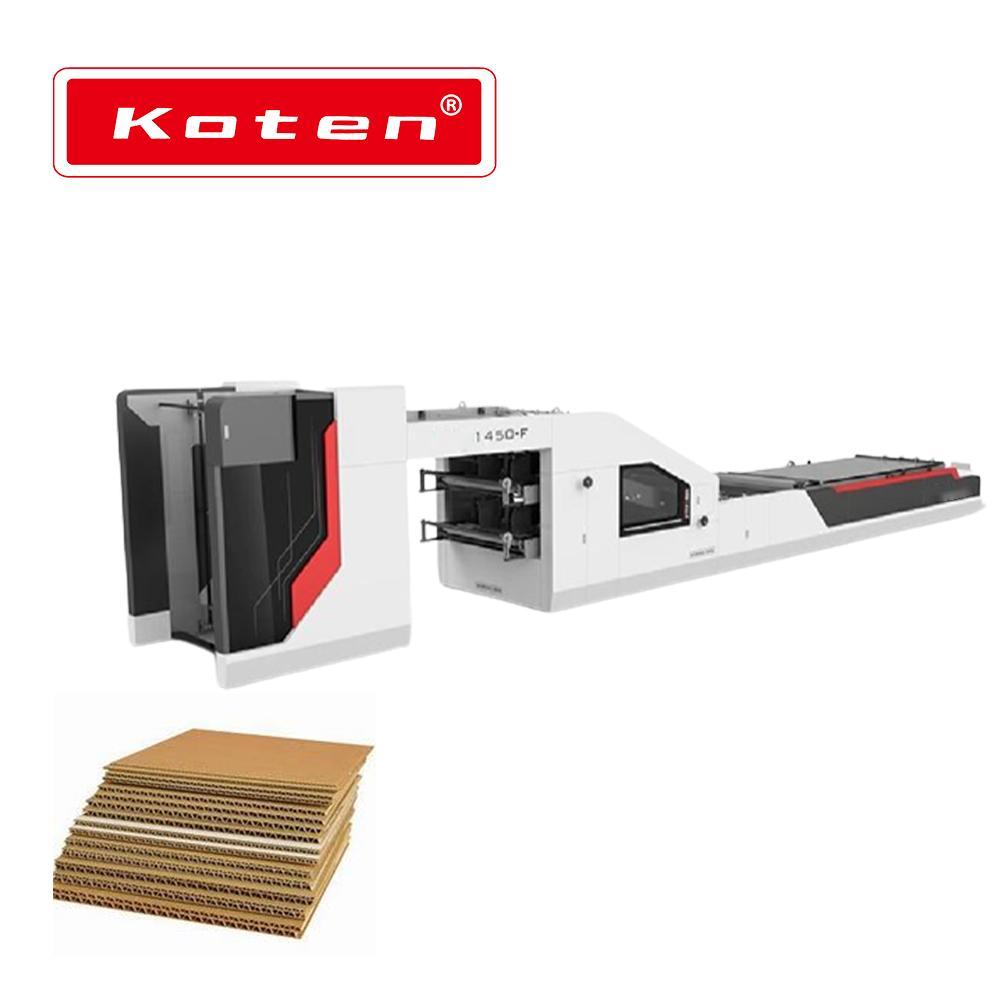

Serie F de flauta multicapa totalmente automática consta de una sección de elevación de papel facial automático, sección de transmisión de papel facial, sección de transmisión sincronizada o asincronizada de papel doble, sección de colección automática y sección de recolección automática. Se adapta a laminar el papel impreso al tablero corrugado o el cartón que es más grueso que 350 GSM, con características de alta precisión y alta velocidad. Es la máquina de laminación ideal para todo tipo de empresas de embalaje nacionales y en el extranjero.
1- Servo Motor

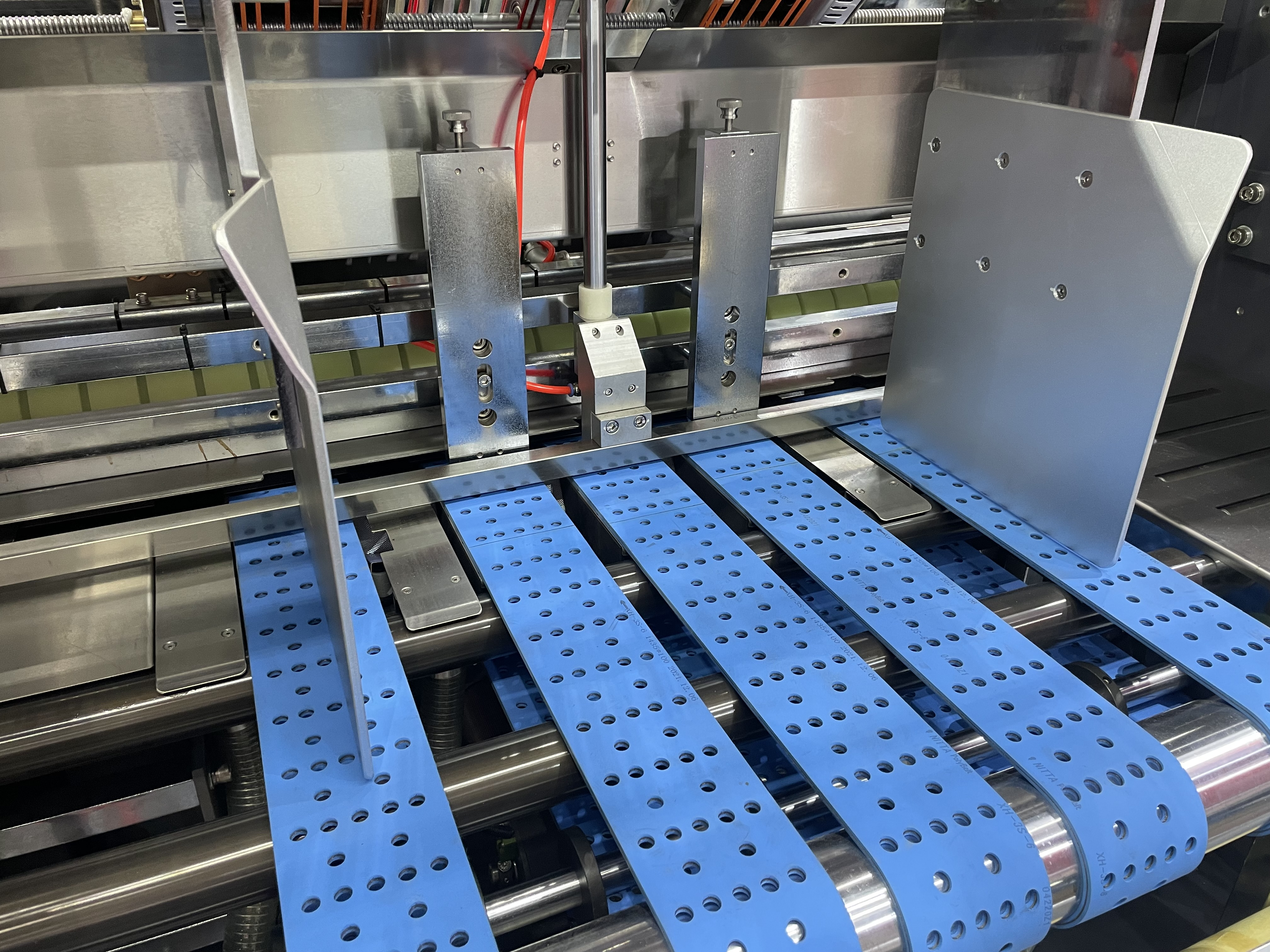

2- Transferencia de vacío
3- Sistema eléctrico de Siemens
4- Sistema de control remoto
5- Auto establecido por HMI y PLC
Tres en uno 2+2+1 o 4+2+1
Modelo | 1300F | 1450F | 1600F |
Máximo Papel Tamaño | 1300x1200 mm | 1450x1200 mm | 1580x1200 mm |
Mínimo Tamaño | 520x520 mm |
Rostro Papel Espesor | 150-600GSM |
Abajo Papel | A/B/C/E/F/G 2ply Flauta ≤10 mm |
Precisión | 1.5 mm |
Máximo Velocidad | 4000-6000pcs/h |
Altura De Rostro Papel Montón | 1600 mm |
Rostro Papel Mesa Capacidad | 1500 kg |
Altura De Abajo 2ply Montón | 400 mm |
Total Fuerza | 20/22/22KW |
Servo Cantidad | 2 |
Operación Forma | AUTO COLOCAR |
Dimensión | 15x2.2x2.6m | 15x2.4x2.5m/15x2.5x2.5m |
/Máquina Peso | 5000 kg | 5500 kg/6000 kg |
NO. | NOMBRE | MODEL | MARCA |
1 | INVERSOR | V20 4.0 KW | Siemens |
2 | INVERSOR | V20 2.2 KW | Siemens |
3 | INVERSOR | V20 1.5 KW | Siemens |
4 | SOCIEDAD ANÓNIMA | elegante 200 ST40 | Siemens |
5 | TOCAR PANTALLA | elegante V700 ES DECIR | Siemens |
6 | Contactor | 3TS30 01e | Siemens |
7 | TÉRMICO PROTEGER | 3UA59 40-2a | Siemens |
8 | RELÉ | Zys4n-jdc24v | Siemens |
9 | AIRE CAMBIAR | 5SP4391-7 C100 | Siemens |
10 | BOTÓN | LA39-B2-11/R-GT | Siemens |
11 | EMERGENCIA | LA39-A1-11Z/R | Siemens |
12 | CAMBIAR | LA39-B2-11X/K | Siemens |
13 | RELÉ Pala | 13y9w1 | Omrón |
14 | RELÉ Pala | 13y9w1 | Omrón |
15 | Servo MOTOR | SV-DB100-1R5-4-1R | Invt |
16 | FRENO Resistir | 500W 50Ω | PORCELANA |
